4 DIFFICULTÉS LORS DU BÉTONNAGE DES PIEUX
L’opération de bétonnage du pieu G a également posé des
difficultés après reprise du forage. Un éboulement de la
couche de sable a eu lieu. Des essais d’auscultation soniques
ont révélés une anomalie au sens de la norme, très marquée
et dont l’épaisseur est importante qui a affecté l’intégrité du
pieu G vers 40 m de profondeur. Cette coupure de béton a été
confirmée par des sondages carottés (présence de sable et
gravier). Ce pieu a nécessité un traitement particulier de
renforcement.
4.1
Traitement des anomalies
Deux carottages dans le pieu ont été réalisés et ont été
descendus sous la pointe du pieu. Par ailleurs, les six tubes
métalliques prévus pour l’auscultation soniques ont été percés
par un procédé spécialement conçu à cet effet : perçage par
oxycoupage au plasma (Figure 7).
Ainsi, au travers les perforations multiples (Figure 9) le
long des tubes métalliques d’auscultation, et des sondages
carottés, on a procédé au nettoyage des cavités avec la
circulation d’eau sous pression.
Une auscultation endoscopique par une caméra, au travers
les carottés dans le pieu, a permis de s’assurer de la qualité
du nettoyage des zones d’anomalies.
4.2
Renforcement mécanique du pieu
Le long des anomalies, ainsi qu’au niveau de reprise du
bétonnage, des micropieux ont été réalisés pour assurer une
liaison mécanique et restituer l’intégrité du pieu. 23 barres
HA 50 ont été réparties sur la section du pieu G et ont été
scellées au coulis de ciment, en même temps que le
comblement des cavités.
4.3
Amélioration de la portance en pointe
Le sol sous la pointe du pieu a été injecté en vue d’améliorer
la portance pour se placer du côté de la sécurité. En effet, ce
traitement a permis d’éviter un mauvais curage du fond de
forage du pieu qui était jugé inefficace avec la méthode RCD
5 CONCLUSION
Les déplacements de la paroi du forage peuvent être
importants dans les argiles lorsque le temps de forage sous
bentonite est très long comme fut le cas pour le pieu G de la
pile P12 du Pont Rades-La-Goulette. La dégradation de la
résistance du sol par suite de ces déplacements de paroi a
affecté l’effort de frottement latéral, mais pas l’effort de
pointe. Si cet effet peut être important sur le pieu isolé, il est
pratiquement sans effet sur la portance du groupe de pieux
dans lequel l’effort de frottement latéral n’est plus du tout la
part essentielle vis-à-vis de l’effort de pointe, comme c’est le
cas pour la charge admissible du pieu isolé. Seule, la raideur
peut en être sensiblement affectée.
6 RÉFÉRENCES
Baguelin, F., Bustamante, M., Frank, R. 1986. The pressuremeter for
foundations: French experience.
Proc. Conference on the Use of
In-Situ Tests in Geotechnical Engineering, Blacksburg, VA,
ASCE, Geot. Special Pub
(6),31-46.
B
USTAMANTE
, M., Gambin, M., Gianeselli, L. 2009. Pile Design at
Failure Using the Ménard Pressuremeter: an Up-Date,
Proc.
IFCEE ’09, ASCE.
Combarieu, O. 2006. L'usage des modules de déformations en
géotechnique.
Revue Française de géotechnique
,( 114), p. 332.

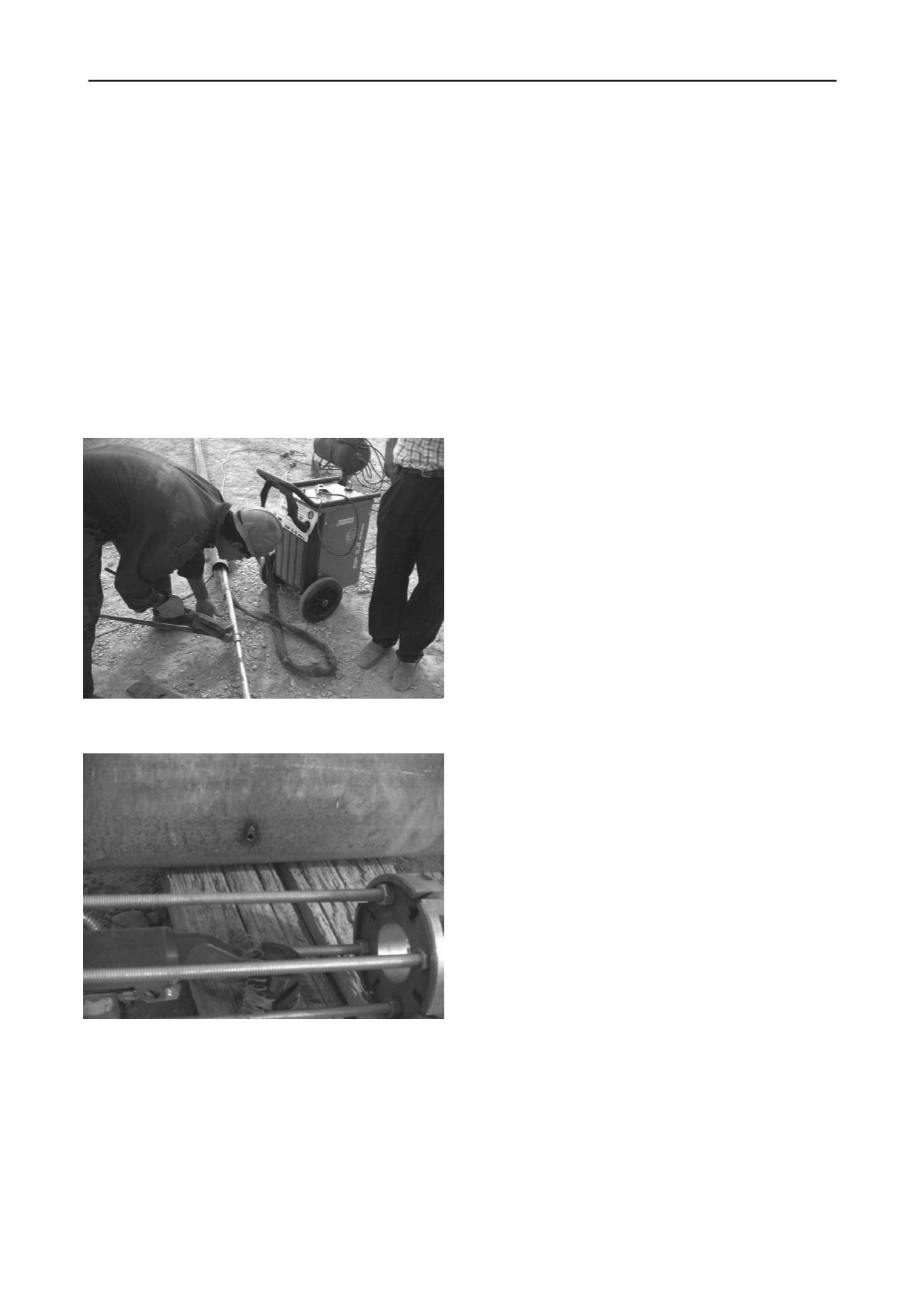

Figure 8
.
Procédé de perforation par oxycoupage au plasma
Frank, R., Zhao S.R. 1982. Estimation par les paramètres
pressiométriques de l'enfoncement sous charge axiale des pieux
forés dans les sols fins.
Bull. Liaison Labo P. et Ch
., n° (119),
17-24.
Figure 9. Essai préalable de perforation sur un tube extérieur
Frank, R. 1994. The new Eurocode and the new French code for the
design of the deep foundations.
Proc. Int. Conf. Design and
Construction of Deep Foundations. Orlando. Florida. FHWA
(1),
279-304.
Guilloux, A., Berthelot, P., Zaghouani, K., Schlosser, F., 2009. Les
fondations du pont de Radès La goulette (Tunisie) ;
reconnaissances, conception et essais de pieux.
17th
International Conference on Soil Mechanics and Geotechnical
Engineering (17th ICSMGE) October 2009, Alexandria, Egypt.
M.E.L.T.1991. Design Rules for Foundations, Tender Documents for
Public Works. CCTG, Fasc. n° 62, TitreV (in French).
Imprimerie Nationale Paris.
Schlosser, F., Gouilloux, A., Zaghouani, K. Berthelot, P. 2010.
Rades Bridge Drilled Shafts Designed and Tested Using Menard
Pressuremeter.
International Foundation Congress and
Equipment Exhibition, Expo IFCEE 09, Orlando, Mars 2009
