Actes du colloque - Volume 4 - page 727

3389
Technical Committee 307 + 212 /
Comité technique 307 + 212
d’impulsion. Le suppresseur est relié à une bouteille d’azote. La
cellule d’hydratation peut accueillir quatre éprouvettes. Le
groupe de surpression de 200 bars est constitué d’un filtre entrée
gaz, d’un manomètre d’entrée 0-250 bars (0-25MPa) et d’un
châssis en aluminium anodisé. Par ailleurs, des colliers
chauffants sont disposés autour de la cellule et reliés à un boitier
de régulation pour atteindre les températures souhaitées.

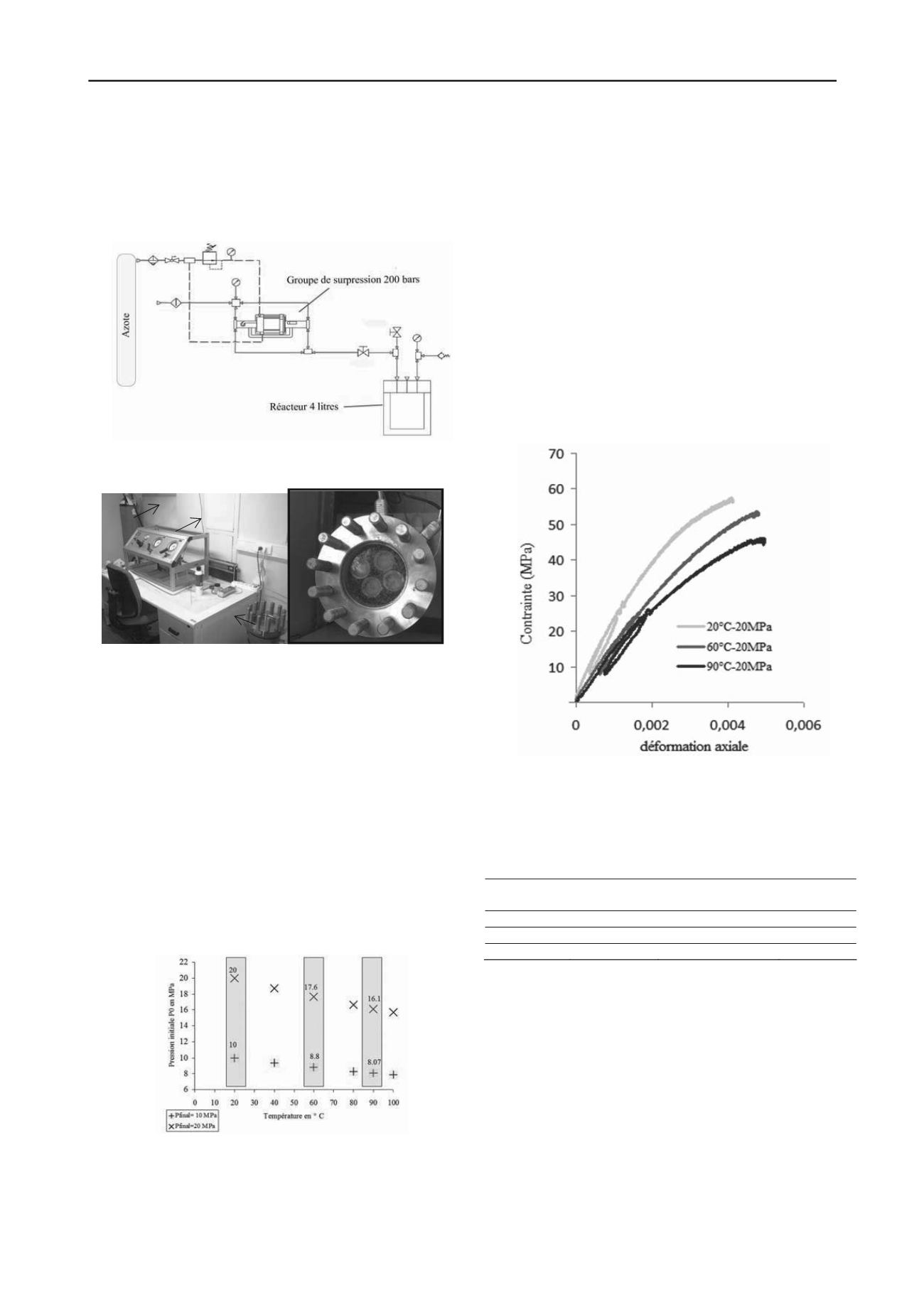

Figure 3. Schémas de principe de l’ensemble surpresseur/cellule
(D’après le concepteur Maximator)
Figure 4 : Réacteur de maturation.
3.2
3.3 Principe de fonctionnement
Le principe de fonctionnement est le suivant : le gaz utilisé
(dans ce cas de l’azote), est mis sous pression dans le
surpresseur. Ce dernier est constitué d’une chambre et d’un
piston de large diamètre. L’augmentation de la pression
s’obtient en évacuant le gaz vers un piston de diamètre inférieur
et à l’aide de clapets anti-retour. La pression souhaitée atteinte
est envoyée dans la cellule
via
un circuit fermé. Des vannes
pilotes permettent d’arrêter l’augmentation de la pression dans
la cellule, le surpresseur régule lorsque la pression finale est
atteinte.
La pression initiale à fournir pour atteindre une température
et une pression souhaitée a été calculée en utilisant l’équation
des gaz parfaits présentée dans la Figure 5. A titre d’exemple, si
la température et la pression finale souhaitées sont
respectivement de 60°C et 200 bars (20MPa), il est nécessaire
de fournir une pression initiale de 176 bars.
Figure 5 : Pression initiale à mettre en fonction de la température
souhaitée
4 RÉSULTATS
Des mesures de vitesse du son et des modules de Young ont
été effectuées sur les éprouvettes présentées dans le tableau 3.
La Figure 6 présente les courbes contrainte-déformation des
essais de compression uniaxiale réalisés sur trois échantillons
hydratés sous une pression de 20 MPa à différentes
températures : 20°C, 60°C et 90°C. Les modules de Young ont
été évalués pour chacune des courbes et sont présentés dans le
Tableau 3. Chaque essai a été réalisé pour au minimum trois
éprouvettes. Les valeurs moyennes des résistances en
compression simple (précision d’environ 3%), les modules de
Young statiques (précision inférieure à 4%) ainsi que les
mesures de vitesse du son (précision inférieure à 3%) sont
présentés dans le Tableau 3.
On observe une diminution significative du module de
Young, de la résistance en compression uniaxiale, ainsi que de
la vitesse du son avec l’augmentation de la température
d’hydratation. Ces diminutions sont principalement dues à une
augmentation de la porosité de la pâte de ciment durcie avec
l’augmentation de la température d’hydratation et sont en
accord avec les conclusions présentées dans la bibliographie
(Escalante-Garcia and Sharp 1997-1998, Verbeck and Helmuth,
1968, Jennings and al. 2007).
Azote
Groupe de
surpression
Enceinte
Figure 6 : Courbes de contrainte-déformation pour des échantillons
hydratés à température différentes (20°C, 60°C et 90°C) et une pression
de 20MPa.
Tableau 3 : Résultats du module de Young, de la résistance à la
compression simple et de la vitesse du son évalués pour des échantillons
hydratés sous 20MPa de pression à différentes températures.
Température
(°C)
Module de
Young (GPa)
Résistance à la
compression (MPa)
Vitesse du
son (m/s)
20°C
22.0
63.0
3526
60°C
16.6
53.2
3415
90°C
14.2
43.1
3243
La Figure 7 compare les courbes de contrainte-déformation
entre deux éprouvettes hydratées à 20°C sous une pression
atmosphérique et sous une pression de 20MPa. Les résultats
présentés dans le Tableau 4 montrent que la pression
d’hydratation n’a pas d’effet significatif sur les propriétés
mécaniques de la pâte de ciment durcie, bien qu’elle joue un
rôle d’accélérateur de prise (Yazici 2006).
