procédure décrite dans Jardine et al. (2005). Les valeurs de pic
δ
pic
et à grands déplacements relatifs
δ
res
sont respectivement de
l’ordre de 21° et 14°. Ces valeurs sont en bon accord avec les
valeurs obtenues par Bond et Jardine (1991) sur l'argile de
Londres et les bases de données actuelles (Jardine et al., 2005)
Les valeurs de frottements obtenues par la méthode ICP en
utilisant la valeur
δ
pic
sont les plus proches des valeurs
mesurées. Elles rendent compte des fortes valeurs mobilisées
dans l’argile des Flandres intacte au-delà de 7m de pénétration
et de l’effet de dégradation du frottement dû au battage dans les
couches supérieures entre 4 et 7m.

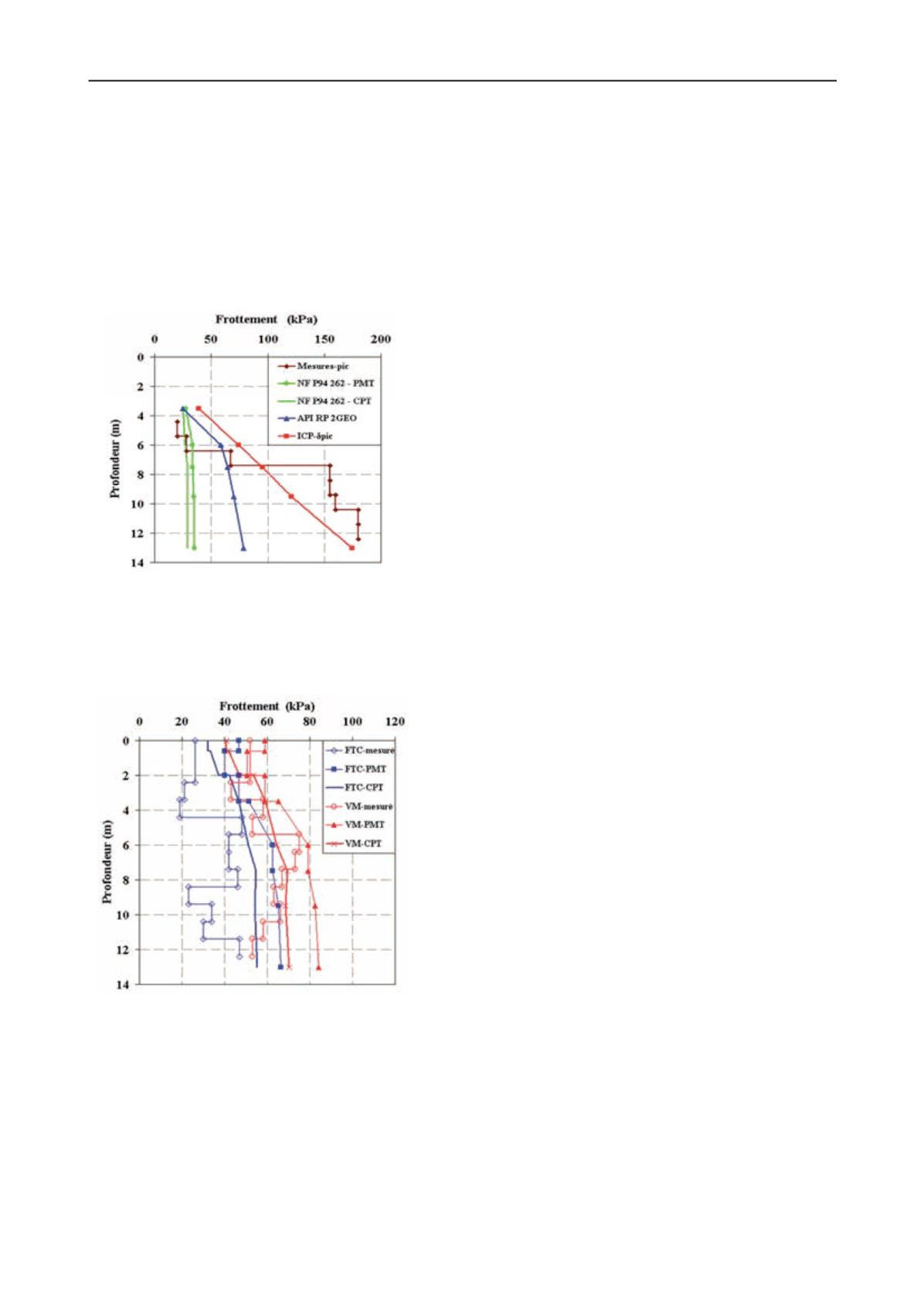

Figure 6: Comparaison des valeurs du frottement local mesurées et
calculées sur le pieu battu B1.
La Figure 7 permet de comparer les valeurs du frottement
local mesurées et calculées sur les pieux foré F1 et vissé S1.
Figure 7: Comparaison des valeurs du frottement local mesurées et
calculées sur les pieux foré F1 et vissé S1.
Les méthodes de la norme NF-P 94 262 pour les pieux vissés
moulés donnent des frottements réalistes. Pour les pieux forés
les frottements sont légèrement surestimés dans l'argile des
Flandres.
6 CONCLUSION
Le mode de mise en place influe très fortement sur la capacité
statique de pieux dans les argiles fissurées, fortement plastiques
et surconsolidées telles que l'argile des Flandres.
Le pieu métallique battu fermé, fortement refoulant, mobilise
des frottements très élevés (> 150kPa) égaux ou supérieurs à la
valeur locale de la cohésion drainée du matériau.
Le pieu foré à la tarière creuse non refoulant mobilise des
frottements nettement inférieurs (de l’ordre de 40kPa).
Le pieu vissé moulé partiellement refoulant mobilise des
frottements sensiblement plus élevés (de l’ordre de 60kPa)
La méthode ICP en contraintes effectives est la seule
méthode considérée qui permette, dans ce type de matériau, de
rendre compte des très fortes valeurs de frottement enregistrées
sur les pieux battus.
Les méthodes de la norme française NF-P 94 262 basées sur
les essais in situ prédisent de manière assez réaliste le
frottement des pieux vissés et surestiment légèrement celui des
pieux à la tarière creuse. Elles sous-estiment fortement les
frottements sur les pieux métalliques battus fermés.
7 REMERCIEMENTS
Les résultats présentés dans cette communication ont été acquis
dans le cadre du Projet National Français SOLCYP. SOLCYP
est un projet de recherche sur le comportement des pieux
soumis à des sollicitations cycliques, regroupant 12 entreprises
et bureaux d’études du génie civil et 6 organismes universitaires
et de recherche. Il est piloté par l’IREX et financé par les
partenaires, l’Agence Nationale de la Recherche, le Ministère de
l’Ecologie, du Développement Durable et de l’Energie et la
Fédération Nationale des Travaux Publics. Les auteurs
remercient les partenaires du projet d’avoir autorisé la
publication de ces données.
8 REFERENCES
AFNOR.1999. NF P 94-150-2. Norme Française. Sols: Reconnaissance
et Essais – Essai statique de pieu sous effort axial – Partie 1: en
compression et Partie 2: en traction.
AFNOR. 2012. NF P 94 262. Norme d’application de la Norme
Française NF EN 1997-1. Fondations profondes
API RP2GEO (2011) API Recommended Practice, Geotechnical and
Foundation Design Considerations, First Edition, April 2011.
Benzaria O., Le Kouby A. and Puech A. 2012. Cyclic axial load-tests on
driven and bored piles in overconsolidated clay,
Offshore Site
Investigation and Geotechnics
, SUT, London
Benzaria O., Puech A. and Le Kouby A. 2013. Essais cycliques axiaux
sur des pieux forés dans une argile surconsolidée.
Proceedings 18th
ICSMGE, Paris
Bond A.J. and Jardine R.J. 1991. Effects of installing displacement piles
in a high OCR clay.
Géotechnique
, 41(3) 341-363.
Bond A.J. and Jardine R.J. 1995. Shaft capacity of displacement piles in
a high OCR clay.
Géotechnique,
45: 3–23.
Borel S. and Reiffsteck P. 2006. Caractérisation de la déformabilité des
sols au moyen d’essais en place.
Géotechnique et Risques Naturels,
LCPC, GT81.
Jardine R., Chow F., Overy R. and Standing J. 2005. ICP design
methods for driven piles in sands and clays.
Thomas Thelford
Publishing
, London
Josseaume H. 1998. Propriétés mécaniques de l’argile des Flandres à
Dunkerque et Calais. Revue Française de Géotechnique, N°84.
Puech A., Canou J., Bernardini C., Pecker A., Jardine R., and Holeyman
A. 2012. SOLCYP: a four year JIP on the behavior of piles under
cyclic loading.
Offshore Site Investigation and Geotechnics
, SUT,
London
