partie supérieure), dont les caractéristiques mécaniques ont été
déterminées à la boite de cisaillement de grande dimension
(500 x 500 mm), du CER : C = 63,7 kPa et
= 53,3°. Cette
couche granulaire est mise en place sur le sol renforcé par 84
inclusions rigides, de 8 m de long et 0,36 m de diamètre
(Figure 2).

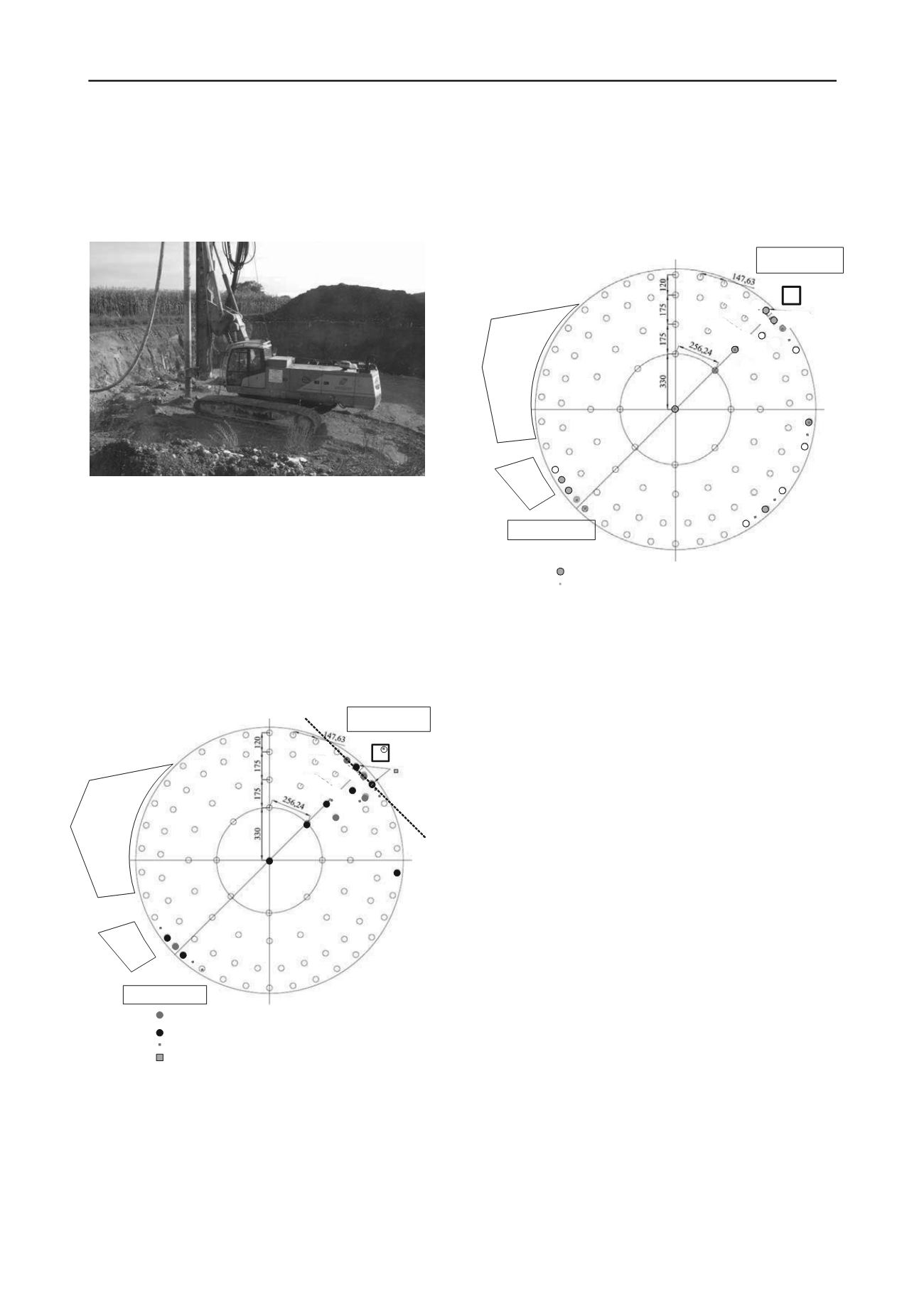

Figure 2. Forage et coulage des IR en fond de fouille
.
3 INSTRUMENTATION
L’instrumentation est composée de capteurs électriques de
déplacement et de capteurs de pression totale (notés
respectivement T et CPT dans la suite), positionnés en tête
d’inclusion et dans le sol. Ils sont installés sur deux niveaux : un
premier, sous la couche de répartition, au niveau des têtes d’IR (
Figure 3
, 14 CPT et 8 T) et un second en partie haute de cette
couche, sous la semelle de l’éolienne (Figure 4, 8 CPT et 11 T).
Figure 3. Plan d’instrumentation au niveau des têtes d’IR (
er
niveau).
Les capteurs sont installés principalement en périphérie de la
semelle de l’éolienne, zone qui doit supporter les contraintes et
les variations de contraintes les plus élevées. Ils sont ainsi
disposés sur la ligne des vents dominants, afin de mesurer les
plus forts effets du vent.
De plus, des extensomètres à cordes vibrantes (notées CV)
sont installés dans deux inclusions pour y déterminer la
descente de charges. Les capteurs sont relevés automatiquement
toutes les 6 heures depuis le début de la construction.
Les mesures sont faites depuis la phase de terrassement,
jusqu’au montage de la machine, sur une période de six mois.
Puis, le suivi est mené après la mise en service de l’éolienne,
plus de deux ans après la pose de l’instrumentation.
T20
surCPT7
directiondes vents dominants
semelle« comprime » lesol
directiondes vents dominants
semelle« sesoulève»dusol
Tassementsous socle (CED)
Contrainte sous socle (CPT) 3 bars
Rampe
d’accès
Plateforme de
grutage
15
surCPT4
T19
surCPT14
22
entreCPT8etG
16
surCPT9
19
surCPT6
20
surA
21
surCPT8
T18
entreAetD
D
T16
entreCPT6etC
T15
sur19
E
T17
entreAetE
18
surCPT11
17
surCPT1
T14
entreCPT2etB
T13
surCPT2
T12
sur15
T10
sur16
T11
surCPT5
G
C
B
Figure 4. Plan d’instrumentation en partie supérieure de la couche de
répartition, sous la semelle (2
ème
niveau).
4 RESULTATS
Les mesures sont acquises pendant la construction de l’ouvrage
et après sa mise en service. Les données propres de l’éolienne
(vitesse du vent, orientation de la nacelle, puissance produite)
sont acquises depuis le printemps 2012 et permettent une
première observation de l’effet du vent sur le comportement de
la structure de fondation.
CPT1
CPT9
4 bars
direction des vents dominants
semelle « comprime » le sol
IR ref
(dansbuse)
4.1
Transfert des efforts pendant la construction
Depuis la mise en place des CPT, directement sous la semelle
de l’éolienne, leurs indications ne dépassent pas 65 kPa jusqu’à
la mise en service. Par contre, les pressions totales mesurées sur
9 IR, avant la mise en service de l’éolienne (Figure 5),
augmentent fortement lors du coulage de la semelle, sauf en son
centre (CPT9), qui reste très peu sollicité.
Les mesures des CPT1 et CPT2 (comme les CPT7 et CPT8)
différent dès ce moment, malgré la proximité des capteurs, mais
leur évolutions restent cohérentes.
L'IR située sous le CPT5 est positionnée sous l’influence
d’un des appuis de la virole (qui supportera la base du mât de
l'éolienne) ; cela explique pourquoi elle est très fortement
chargée. Les différences notables entre les valeurs mesurées par
les capteurs s’initient à cette phase de la construction, pour se
maintenir jusqu’à la mise en service de l’éolienne, qui va subir
de fortes sollicitations avant cette date (tests d’arrêt d’urgence,
survitesse).
Les pressions mesurées sur les têtes d’IR s’échelonnent entre
360 kPa (36,6 kN sur l’IR) à 796 kPa (81 kN), pour une
moyenne de 596 kPa. Les 34 IR situées en périphérie de la
semelle supportent 16 % du poids statique de l’éolienne.
La pression exercée sur le sol varie entre 100 et 200 kPa,
sans être maximale en périphérie de la semelle.
En fin de construction, le sol situé dans une frange de 0,5 m
en périphérie de la semelle, reprend 24,4 % du poids de
l'éolienne (en considérant une pression moyenne de 120 kPa
exercée).
