Dans l’expérience considérée FOS est égal à 1,5 mm et d
I
est le
diamètre des particules érodées dépendant de C
u
:
FOS/d
I
< 1, 1<FOS/d
I
< 5, 5<FOS/d
I
(2)
Par la suite, la corrélation avec les mesures de résistivité
électrique a montré que les variations de résistivités permettent
de définir les interfaces entre couches, et que la valeur de la
résistivité n’est pas en relation directe avec la nature des
couches.
L’analyse granulométrique du sol des digues de l’Isère, en
utilisant les critères géométriques de la bibliographie a montré
la susceptibilité de ces sols à l’érosion interne.

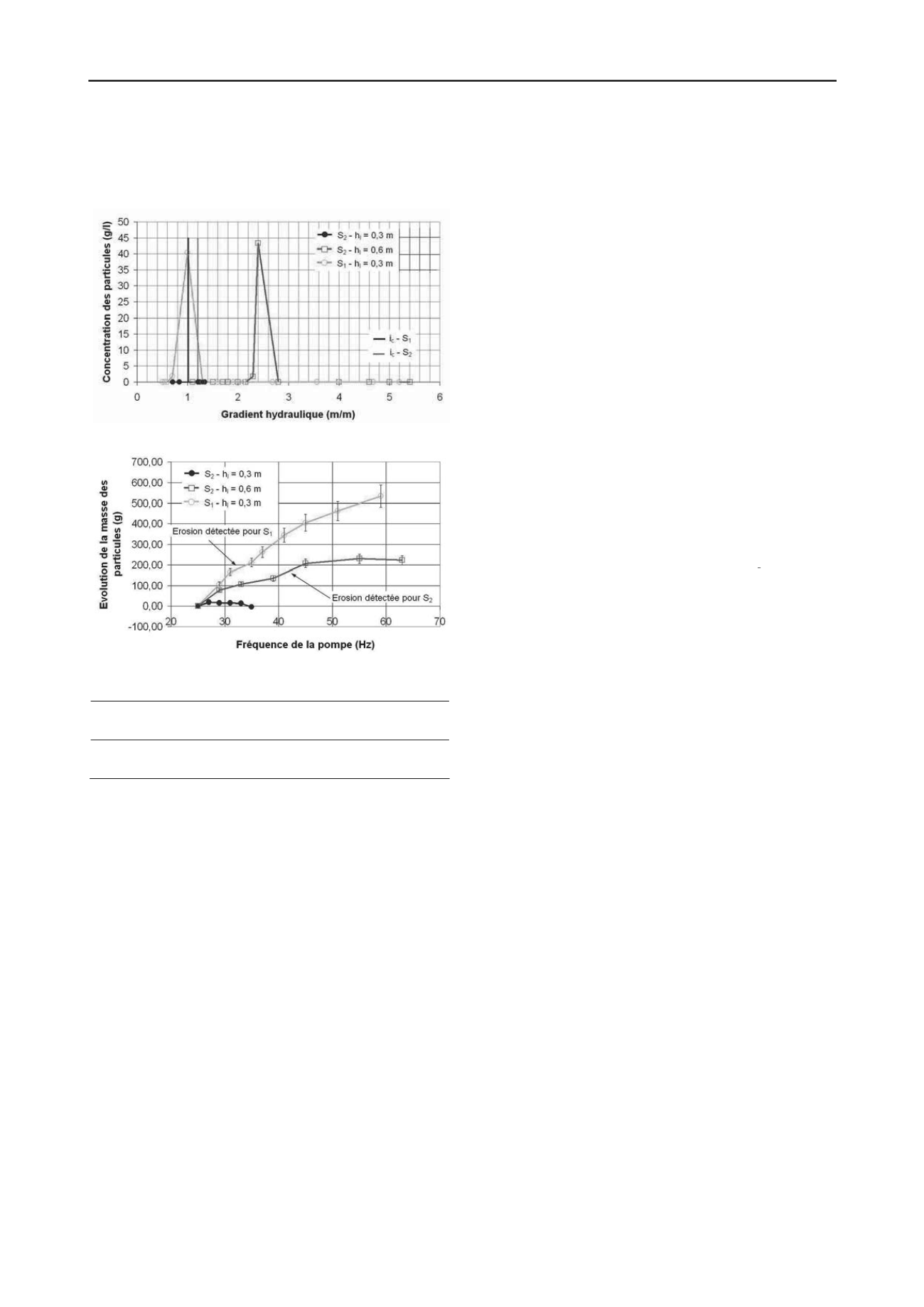

Figure 6 : Evolution de la concentration du sol érodé
Un nouvel essai permettant de mesurer le risque de
suffusion a été présenté. Cet appareil injecte de l’eau claire dans
un forage et recueille l’eau chargée de particules dans un forage
de prélèvement. Par une analyse d’images, il permet de détecter
l’érosion (critère géométrique), mais il permet également
d’imposer un gradient hydraulique au sol (critère hydraulique).
Il combine en cela les deux paramètres principaux qui
conduisent à une érosion interne du sol. Cet essai prédictif pour
la suffusion, nous renseigne sur la valeur du gradient
hydraulique à l’origine du phénomène. Il est donc
particulièrement bien adapté aux reconnaissances sur les
ouvrages hydrauliques. Il sera d’ailleurs prochainement utilisé
in-situ pour caractériser le risque de suffusion des digues de
l’Isère et du Drac.
Figure 7 : Evolution de la masse de sol extraite
Tableau 4 : Critère d’érosion selon Lafleur (1999)
FOS
(mm)
C
u
d
I
(mm)
FOS/d
I
Résultats
S
1
1,5
15
0,517
2,9
Auto-filtration
S
2
1,5
4
9,58
0,15
Colmatage
Pour le sol S1 la condition C
u
> 6 est vérifiée et la valeur de
d
I
est égale à 0,517 mm, soit d
30
. Le critère indique alors que le
sol est en auto-filtration selon la terminologie de Lafleur
(Tableau 4). Ce phénomène correspond à une suffusion puis à
une stabilisation. Ce phénomène est effectivement observé
expérimentalement pour un gradient hydraulique de 0,9. Par la
suite, une stabilisation s’opère.
6. REFERENCES
Den Adel H., Bakker K.J., Klein M., Breteler B., 1988, Internal
Stability of Minestone
, Proceedings International Symposium on
Modelling
Soil–Water–Structure
Interaction
,
International
Association for Hydraulic Research (IAHR) Balkema Publishers,
pp. 225–231.
Faure Y.H., Baudoin A., Pierson P., Plé O., 2006, A contribution for
predicting geotextile clogging during filtration of suspended solids,
Geotextiles and Geomembranes,
Vol. 24 N°1, pp. 11–20.
Fell R., Fry J.J., 2007, Internal Erosion of Dams and Their Foundations,
Taylor & Francis Publishers.
Foster M., Fell R., Spannagle M., 2000, The statistics of embankment
dam failure and accidents,
Canadian Geotechnical Journal
, Vol.
37, pp. 1000–1024.
Kenney T.C., Lau D., 1985, Internal stability of granular filters,
Canadian Geotechnical Journal, Vol. 22, pp. 215–225.
Khilar K.C., Fogler H.S., Gray D.H., 1985, Model for piping-plugging
in earthen structures,
Journal of Geotechnical Engineering,
Vol.
111 N°7, pp.833–846.
Kovacs G., 1981. Seepage hydraulics. In: Development in Water
Science d 10. Elsevier Scientific Publishing Co., Amsterdam, The
Netherlands, pp. 730.
Lafleur J., 1999, Selection of géotextiles to filter broadly graded
cohesionless soils,
Geotextiles and Geomembranes
, Vol. 17, pp.
299–312.
Monnet A., 1998, Boulance, érosion interne, renard. Les instabilités
sous écoulement,
Revue Française de géotech.
, Vol. 82, pp.3–10.
Pour le sol S2, la condition C
u
≤ 6 est vérifiée et la valeur de
d
I
est égale à 9,58 mm, soit d
85
. Le critère indique alors un
colmatage (Tableau 4) la particule entrainée étant plus grande
que l’ouverture du filtre. Cependant, l’expérience n’est pas en
accord avec la théorie et l’érosion est effective pour un gradient
hydraulique de 2,6 bien supérieur à celui de Terzaghi (1,19). Ce
phénomène érosif a été observé par de nombreux auteurs
(Arulanandan et Perry, 1983; Den Adel
et al.
, 1988; Khilar
et
al.
, 1985; Terzaghi
et al.
, 1996; Vardoulakis et Papamichos,
2001; Faure
et al.
, 2006) qui montrent qu’un sol peut être stable
du point de vue granulométrique mais qu’il devient instable
pour des gradients hydrauliques trop importants.
Monnet J., Broucke M., 2012, The use of a cluster analysis in a Ménard
pressuremeter survey,
ICE - Geotechnical Engineering
,London, Volume 165, Issue 6, 367 –377.
Monnet J., Huhes J., Dafin J., 2012, Cluster analysis and pressuremeter
survey – the Gray Harbor case
; ISC4 Conference, Porto de
Galinhas
, 911-919
Skempton A.W., Brogan J.M., 1994, Experiments on piping in sandy
gravels,
Géotechnique
, Vol. 44 N°3, pp. 440–460.
Vardoulakis I., Papamichos E., 2001, A continuum theory for erosion in
granular media,
Actes de la journées scientifique internationale
,
Cermes 21, pp. 41–60.
Wan C.F., Fell R., 2004, Laboratory tests on the rate of piping erosion
of soils in embankment dams,
Geotechnical Testing Journal
, Vol.
27 N°3, pp. 295–303.
5. CONCLUSIONS
Cet article traite des méthodes utilisées pour identifier les sols
des digues de l’Isère, de façon à préciser le risque d’érosion. La
méthode des clusters appliquée aux résultats pressiométriques, a
été choisie pour définir les différentes couches de sols présentes
dans les digues.
