          3294


          Proceedings of the 18


          th


          International Conference on Soil Mechanics and Geotechnical Engineering, Paris 2013


          - Une phase de radoucissement possible au-delà de la


          résistance maximale, plus ou moins marqué en fonction du


          couple densité du matériau – contrainte de confinement.


          - Un comportement ultime en grandes déformations


          représentant l’état critique.


          - Un comportement volumique contractant ou dilatant en


          fonction de la densité du matériau et de l’état de contrainte.


          - Un comportement volumique contractant significatif pour


          le matériau de faible densité, représentant des enrochements


          peu compactés ou non compactés, comme la plupart des


          CFRD construits au milieu du XX° siècle en France.


          - Un mécanisme isotrope produisant les déformations


          volumiques induites par la charge hydrostatique, qui


          pourrait simuler la rupture des enrochements dans les


          grands CFRD.


          3 HYPOTHÈSES DE MODÉLISATION


          Afin de mieux comprendre les mécanismes de dégradation


          observés sur les grands CFRD, la modélisation 3D avec le code


          FLAC 3D de la construction et de la mise en eau du barrage de


          Mohale (Afrique du Sud) est prise en exemple.


          3.1



            Géométrie de la vallée



          La prise en compte de l’impact de la forme de la vallée justifie


          le modèle 3D qui contient 29 874 mailles (Figure 1). Le


          maillage a été réalisé par le projet de recherche ECHO. Le


          modèle est séparé en 7 groupes distinguant les matériaux


          utilisés sur la partie amont ou aval: 3B (amont) ; 3C ; 3C1; 3C2


          (aval) ; masque ; fondation, dans l’ordre des phases de


          construction. Cette distinction permet à tout moment de changer


          les caractéristiques des matériaux ou les phases de construction.


          3.2



            Discontinuités cinématiques



          Les discontinuités du mouvement entre le remblai et sa


          fondation et le remblai et le masque sont prises en compte par


          des joints aptes à glisser ou s’ouvrir en vue de les reproduire.


          3.3



            Historique de construction



          L’histoire du barrage doit être ensuite soigneusement


          reproduite. La construction du barrage est réalisée en 69


          phases : la montée du remblai en 41 phases et le bétonnage du


          masque en 28 phases. La mise en eau est faite en 28 étapes


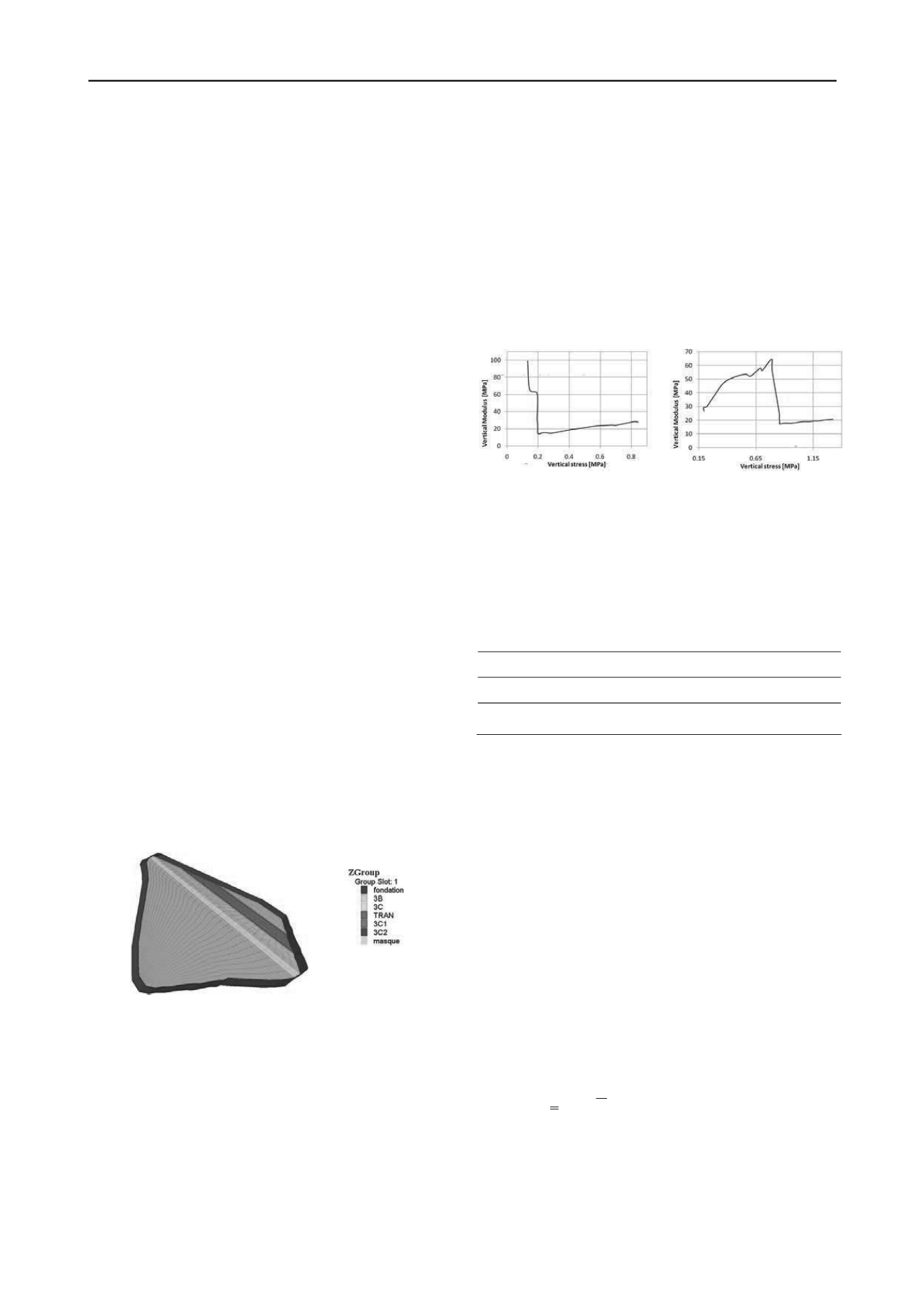

          Figure 1. Géométrie du modèle présentant les différents groupes


          3.4



            Choix de la loi de comportement



          Le comportement ductile des enrochements nécessite une loi de


          comportement adaptée. La loi L&K-Enroch est implantée dans


          le logiciel FLAC 3D.


          3.5



            Calage des paramètres



          Peu de résultats expérimentaux (triaxiaux ou œdométriques)


          sont disponibles sur le matériau du barrage de Mohale pour


          identifier les paramètres de modèle. Le calage est fait en


          plusieurs étapes. Tout d’abord, il s’appuie sur le matériau


          « basalte de San Francisco (granulométrie No.2) » dont les


          propriétés sont voisines et accessibles. Les deux matériaux sont


          similaires au niveau de la géologie, du poids volumique, de


          l’indice des vides et de la forme des grains. Mais la dimension


          du matériau 3C du barrage de Mohale (d


          50


          >25 mm) est plus


          grande que celle du Basalte San Francisco (d


          60


          =19,8 mm).


          Suite à un premier calcul, les déplacements apparaissent


          largement sous-estimés par rapport aux valeurs mesurées. Un


          ajustement sur les résultats d’auscultation est inévitable. Il


          concerne deux paramètres (Figure 2) : le module de Young (E)


          et la pression de consolidation initiale (P


          co


          ). Une fois que la


          pression moyenne dépasse la pression critique qui a un sens de


          pression de rupture plus que de pression de consolidation,


          l’indice des vides diminue rapidement et le module


          œdométrique se trouve fortement diminué.


          Figure 2. Module de déformation fonction de la contrainte verticale (à


          gauche : granulométrie serrée (3C) ; à droite : granulométrie étalée (3B),


          d’après Marulanda, 2009).


          La pression critique est la pression isotrope en deçà de


          laquelle, la dilatance est visible et au delà de laquelle, il y a une


          forte hausse de la compressibilité par rupture des blocs. Elle est


          fixée au point de changement brutal du module vertical. Les


          valeurs ajustées pour le matériau amont (3B) et le matériau aval


          (3C) sont présentées dans le Tableau 1.


          Tableau 1. Paramètres ajustés pour le modèle L&K-Enroch


          Matériau



            3B




            3C



          Module d’Young E (MPa)


          35,2


          22,5


          Pression critique P


          co


          (MPa)


          0,8


          0,2


          4 INTERPRÉTATION DES RÉSULTATS


          4.1



            Intérêt de la loi de comportement L&K-Enroch



          La comparaison avec le modèle de Mohr-Coulomb, calé avec la


          méthode de Barton et Kjaernsli (1981) et les mesures


          expérimentales pour le module de Young (Chen, 2012), montre


          que si ce dernier reproduit les tassements mesurés in-situ en


          phase de construction de manière satisfaisante, en ignorant


          l’impact de la pression hydrostatique sur le comportement de


          l’enrochement, il n’arrive pas à simuler correctement le


          comportement de l’ouvrage en phase de mise en eau. Il tend à


          sous-estimer l’influence de la Zone 3C en aval sur le


          comportement global du barrage et ne permet pas de simuler le


          déplacement en travers de la vallée. Le modèle L&K-Enroch


          intègre une surface de charge isotrope prenant en compte


          l’influence de la pression hydrostatique sur le comportement de


          l’enrochement. La surface de charge isotrope du modèle L&K-


          Enroch s’exprime avec le premier invariant de contrainte I


          1


          par :


          (1)



            c




            c




            i




            p I p f






          3


          ) ;(


          1





          où p


          c


          est définie par l’équation 2.


          (2)


          Dans laquelle, p


          c


          désigne la


          pression


          critique,





          v


          p


          ,


          la


          déformation volumique plastique, p


          co


          et β sont des paramètres


          du modèle. Ce mécanisme isotrope a un impact important sur



            p




            v




            ep p




            c




            c









          .


          0


          .
