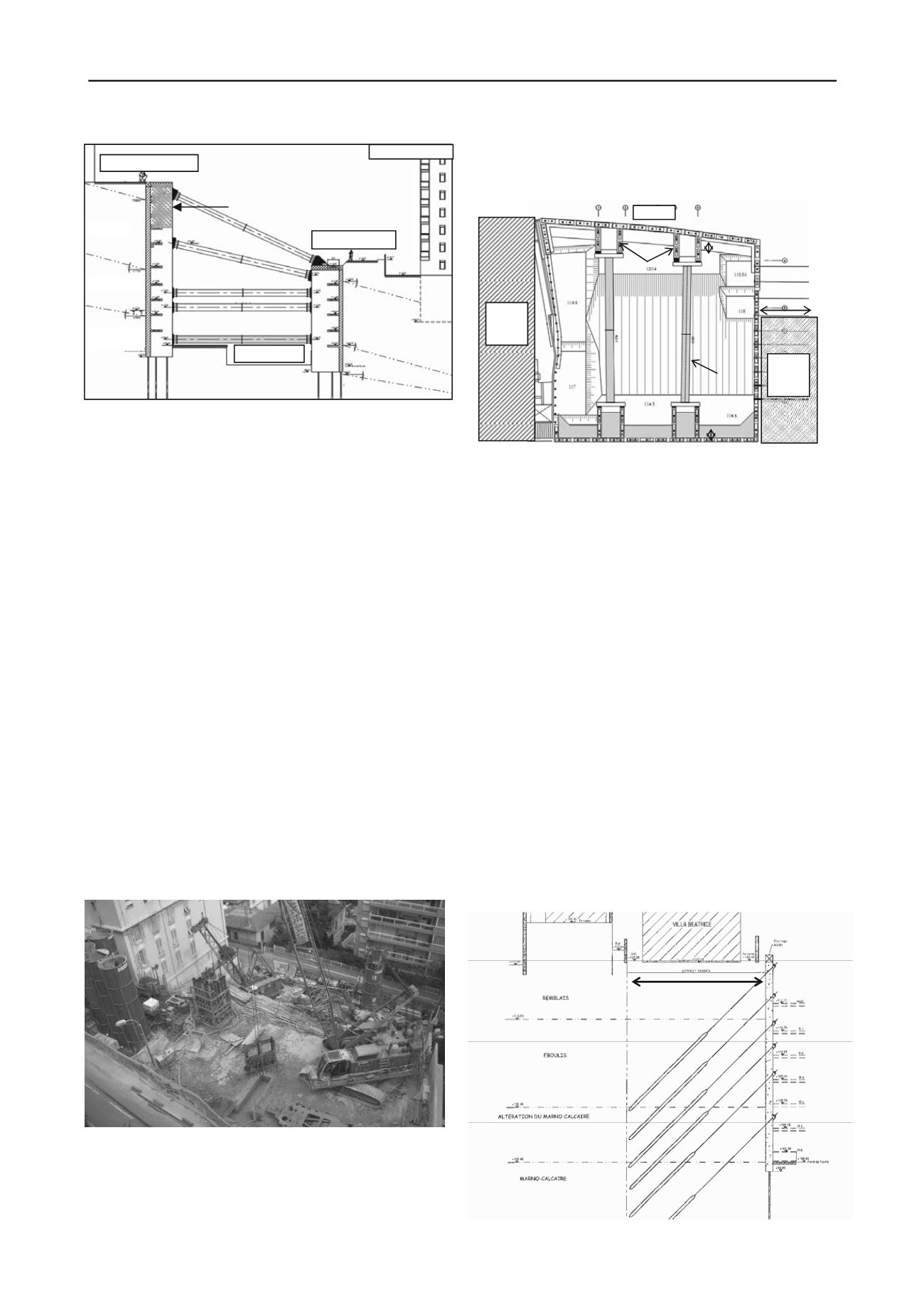

Figure 1. Coupe générale du projet
1.4
Des tolérances de déplacements strictes associées à une
forte contrainte architecturale
Le projet comporte 6 niveaux de sous-sols et la cote du fond de
fouille est située à 103 NGM à l’Amont et 100,4 NGM à l’aval.
Dans ce contexte urbanisé très dense et suite aux désordres
observés lors de la construction du Patio Palace mitoyen, les
critères de déplacements imposés par le contrat sont très
sévères : les soutènements ont été dimensionnés pour que le
déplacement en tête de paroi amont ne dépasse pas 2 cm, là où
pour un soutènement de 30 m, il est généralement admis que les
déplacements observés seront de l’ordre du 1/1000
ème
de la
hauteur. Le tassement différentiel sous les immeubles
avoisinants est limité à 0,8 pour mille.
En outre une contrainte architecturale forte qui impose dans
la toute dernière phase des travaux, planchers de la tour
construits, de détruire une partie des contreforts du soutènement
amont afin d’obtenir une paroi en console sur 8 m de haut. La
contrainte principale visait donc à réduire au maximum les
déplacements de la paroi pendant les phases provisoires
d’excavation pour garantir ce critère lors de la destruction des
contreforts.
2 UN PHASAGE DE CONSTRUCTION COMPLEXE
Pour répondre à ces contraintes, il a fallu maîtriser l’espace
réduit du chantier, gérer l’ensemble des techniques de travaux
mis en jeu et combiner ainsi les multiples plateformes associées
à chaque soutènement.
Figure 2. Vue générale du chantier en phase de forage
2.1 Soutènement Amont-Aval
La différence de hauteur entre le terrain naturel à l’amont et à
l’aval induit une dissymétrie de poussée qu’il est nécessaire de
maîtriser pour éviter tout basculement de l’ouvrage. La mise en
place de tirants longs ancrés dans le substratum étant interdite à
l’amont, l’ensemble des efforts transite de l’amont vers l’aval
par un système complexe de dalles, contreforts, butons et
planchers.
Les Villas du Parc
Amont - 132 NGM
Hauteur de contrefort à
démolir en service
Figure 3. Vue générale des soutènements et des plateformes associées
En phase travaux, la paroi moulée amont de 0,82 m
d’épaisseur s’appuie sur 9 niveaux de bandes de planchers
réalisées en descendant. D’environ 3 m de large, elles
permettent de transférer et concentrer les efforts au niveau des 4
contreforts de 3,75 x 0,50 m espacés tous les 12 m.
Cinq lits de butons de gros diamètre,
1200 mm (see Figure 10)
équilibrant jusqu’à 10 000 kN chacun, retransmettent ensuite les
efforts des contreforts amont aux contreforts aval. Ces butons
sont précontraints afin de garantir le minimum de déplacements.
Les contreforts aval de 4,75 x 0,50 m retransmettent ensuite
les efforts à la paroi moulée aval de 0,62 m d’épaisseur par
l’intermédiaire des bandes de planchers. Elles transfèrent
l’intégralité des efforts des contreforts aux parois puis ensuite
au terrain en butée.
En phase service, la paroi moulée amont s’appuie sur les
planchers et le noyau dur de la tour dont l’inertie est primordiale
pour la stabilité globale de l’ouvrage. Les micropieux d’ancrage
des parois sont par ailleurs sollicités pour reprendre les
éventuels efforts de traction, au séisme notamment.
2.2 Soutènement Villa Béatrice
Le long de la Villa Béatrice, le soutènement exécuté est une
paroi moulée de 0,62 m d’épaisseur maintenue en phase
provisoire par 6 lits de tirants précontraints et en phase
définitive par les planchers de la tour Teotista. La réalisation
des tirants précontraints longs engage les tréfonds de la Villa
Béatrice sur 15 m de longueur.
Figure 4. Coupe sur Villa Béatrice
Aval - 118 NGM
Eboulis
Amont
3 m
Contreforts
Remblais
Altération
Eboulis
Substratum
Altération
Substratum
100.40 NGM
Villa
Béatrice
Garden
House
15 m
Buton
3 m
15 m
