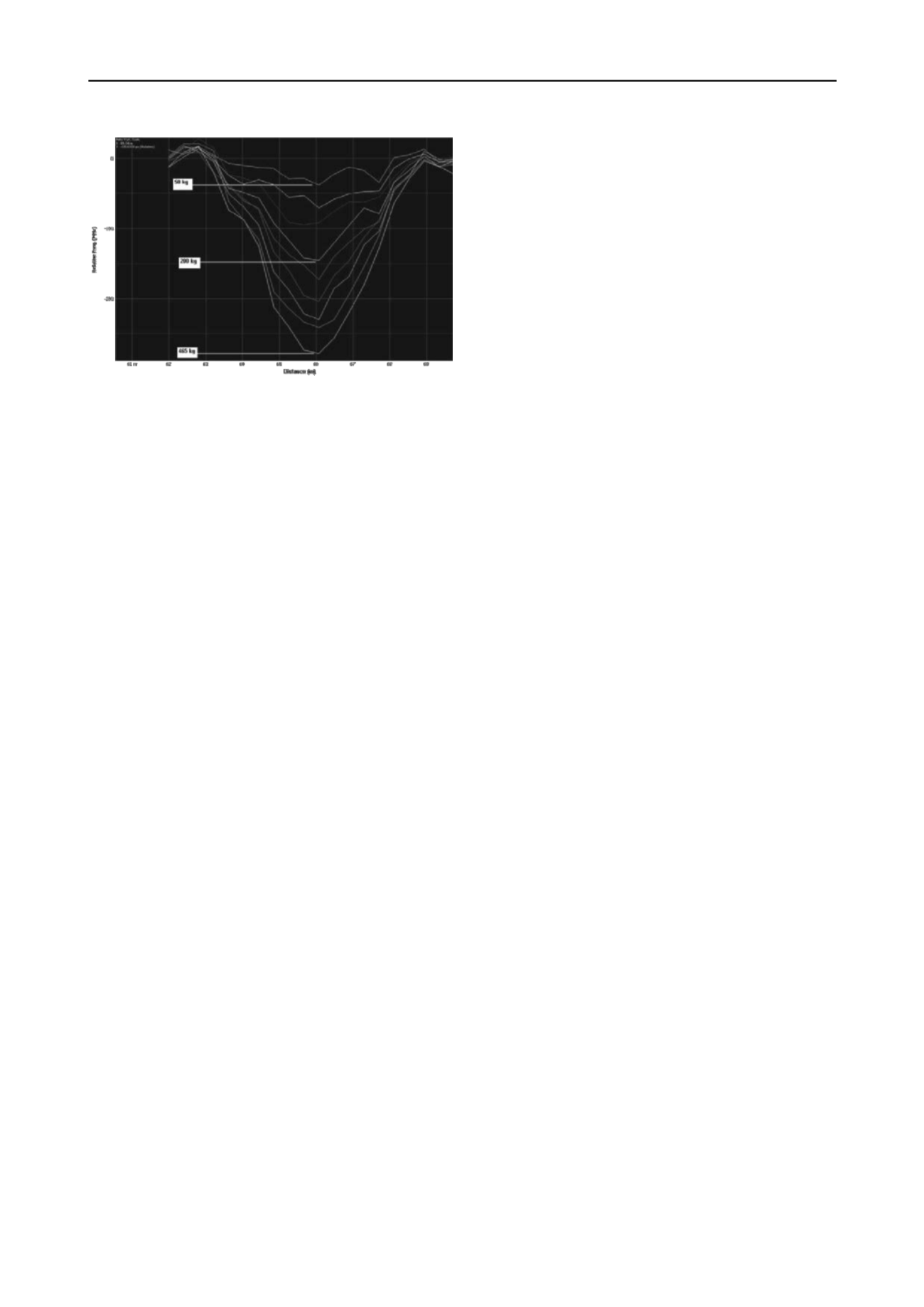

Figure 10 Essais de chargement de 50 à 465 kg sur banc de test
constitué d’un tube métallique et d’une fibre optique fixée par brides
inox courtes espacées de 50 cm.
Une série de tests en laboratoire à Egis a été conduite afin de
contrôler le comportement des différentes fibres optiques sous
sollicitations mécaniques et thermiques. D’autre part les
différentes méthodes de fixation des fibres ont été étudiées
(collage, brides, gaine résinée intégrant les fibres, …). Le
graphe (figure 10) précédent regroupe des essais de chargement
sur un tube métallique équipé d’une fibre optique. Chaque
courbe de couleur représente le décalage de la fréquence
Brillouin le long de la fibre optique pour une charge donnée.
6 CONCLUSION
L’auscultation des alvéoles nues ou chemisées permet
d’apporter des informations complémentaires sur le
comportement des argilites du Callovo oxfordien et sur l’état de
surface de la paroi du massif.
Les relevés photos et vidéos géoréférencés fournissent des
indications qualitatives précises sur l’état de surface du massif
creusé ainsi que sur le résultat de la technique de creusement
retenue pour les essais de démonstration. Les mesures de
sections (au télémètre laser) et la trajectomètrie complètent cette
analyse.
En complément, les dispositifs de convergence permettent
d’effectuer un suivi de longue durée de l’évolution des
convergences (ainsi que température et hygrométrie). On a ainsi
pu constater que le massif converge principalement suite à
l’excavation et la libération des contraintes. Par la suite, les
vitesses de convergence diminuent et évoluent plus lentement
(fluage) pour tendre vers une stabilisation. D’autre part, les
zones de breakouts au niveau de la génératrice haute et des reins
droits et gauches des alvéoles sont également observées et
mesurées.
L’instrumentation complémentaire en alvéoles chemisées
intégrant des mesures de déformations du chemisage, des
mesures de conditions hydriques à l’interface acier/roche et des
mesures réparties de température et déformations à l’aide de
fibres optiques permettent d’apporter des informations
supplémentaires quant aux modalités de mise en charge
mécanique du chemisage par le massif.
Les expérimentations en cours démontrent l’intérêt et l’avantage
de l’utilisation de la technologie fibre optique dans le domaine
de la géotechnique particulière (ouvrage souterrain à grande
profondeur et éventuels ouvrages futurs de génie civil non
accessibles à moyens termes).
