1703
Auscultation et Instrumentation de démonstrateurs d’alvéoles de stockage
au CMHM
Monitoring and Instrumentation of demonstrators storage cells (CMHM)
Gay O., Teixeira P.
EGIS Géotechnique, Département Instrumentation, Seyssins, France
Bumbieler F., Morel J.
ANDRA, Direction R&D, CMHM Bure, France
RÉSUMÉ : Le programme multidisciplinaire (géologique, hydrogéologique, géochimique et géomécanique) engagé par l’Agence
Nationale pour la gestion des Déchets Radioactifs (ANDRA) dans le laboratoire souterrain de recherche situé à Bure (Centre Meuse /
Haute-Marne : CMHM) comporte un certain nombre d’expérimentations destinées à évaluer la constructibilité, la sûreté et la
réversibilité d’un éventuel stockage de déchets radioactifs dans les argilites du Callovo-Oxfordien. Dans le cadre de ces projets, EGIS
Géotechnique a été chargé d’assurer des missions d’instrumentation sur des prototypes d’alvéoles de stockages (de diamètre 70cm et
de 40 m de longueur). Des dispositifs spécifiques ont ainsi été développés par EGIS dans le cadre de ces expérimentations
scientifiques afin d’analyser le comportement de ces ouvrages souterrains.
ABSTRACT: The multidisciplinary program (geological, geochemical, hydrogeological and geotechnical) hired by the National
Agency for the management of radioactive waste (Andra) in the underground laboratory of research in Bure (CMHM) has a number
of experiments designed to evaluate constructability, safety, and the reversibility of any storage of radioactive waste in the Callovian-
Oxfordian clays. These projects EGIS geotechnical was responsible for ensuring the mission of instrumentation of the prototypes of
cell preparations (40 m long and 70 cm diameter). Specific devices were developed by EGIS as part of these scientific experiments to
analyze the behavior of these underground structures.
MOTS-CLÉS : Géotechnique, instrumentation, Laboratoire Souterrain, alvéole, stockage, capteurs.
KEYWORDS: Geotechnical, instrumentation, Underground laboratory, cell, storage, sensors.
1
INTRODUCTION
Dans un cadre législatif datant de 1991, l’Andra a construit sur
la commune de Bure (Nord-Est de la France, limite Meuse /
Haute-Marne) un laboratoire de recherche souterrain, dans
lequel ont été mises en œuvre des expérimentations à caractère
scientifique et technologique.
Les ouvrages souterrains de ce laboratoire comprennent :
un puits d’accès de 5 m de diamètre fini, et de 500 m de
profondeur,
un puits auxiliaire de 4 m de diamètre fini, et de 500 m de
profondeur, distant de 100 m du puits principal,
une galerie d’expérimentations, située au niveau 445 m à
partir du puits d’accès,
un réseau de galeries accessible à partir du niveau -490 m.
Le schéma du laboratoire est présenté ci-dessous :

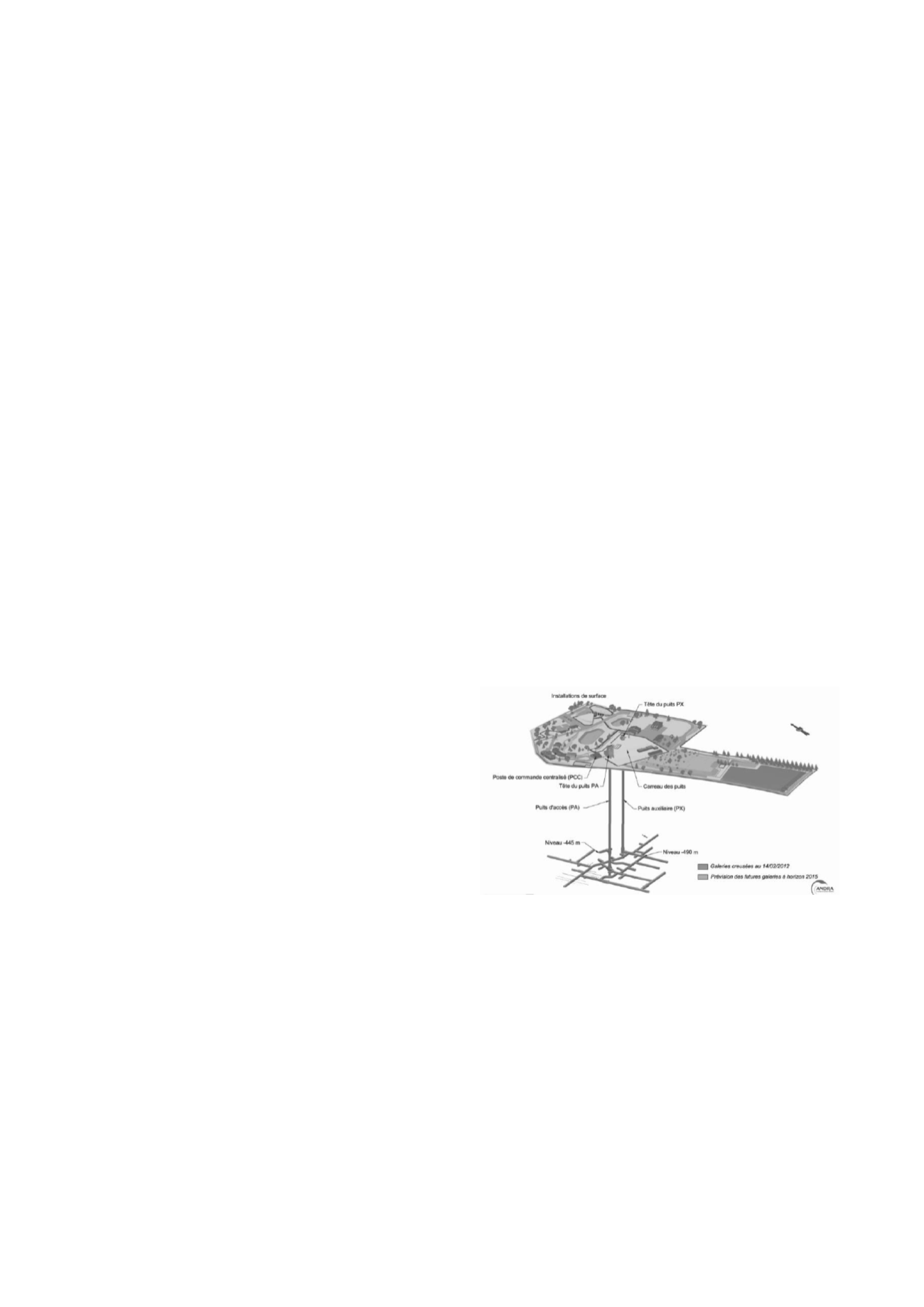

Figure 1. Schéma d’implantation du laboratoire (CMHM).
Le présent article concerne l’auscultation et instrumentation des
alvéoles HA (nues ou avec chemisage acier) proposées par Egis
Structures et Environnement (Egis Géotechnique) : Auscultation
vidéo, mesures de section et trajectomètrie géoréférencées puis
instrumentation des alvéoles par mesures de convergence
longue durée selon des sections instrumentées associées à des
mesures de température et humidité relative, mesures
d’humidité relative au sein des chemisages, mesures de
déformation locale par jauges extensométriques et mesures
réparties de température et déformation par technologie à fibre
optique.
Nous rappelons ci-après le concept des alvéoles HA qui consiste
en un tunnel horizontal borgne d’au moins 80 m de long et
d’environ 700 mm de diamètre, équipé d’un chemisage
métallique d’au moins 25 mm d’épaisseur sur toute sa longueur.
La configuration horizontale de l’alvéole justifie la présence de
ce chemisage pour contenir la convergence des argilites et
