          1282


          Proceedings of the 18


          th


          International Conference on Soil Mechanics and Geotechnical Engineering, Paris 2013


          Au final, on retient les valeurs de déformations suivantes au


          droit de la cavité de 2,2 m de diamètre : 1,02 % pour les


          résultats numériques, 1,07 % sur les mesures expérimentales, et


          1,4 % par la méthode analytique. Là encore on peut attribuer les


          différences observées par une prise en compte des reports de


          charge analytiques différant de la réalité.


          Sur le plot GR2 (Figure 6), les valeurs expérimentales des


          déformations n’ont pu être correctement enregistrées en raison


          des forts déplacements observés lors de l’ouverture de la cavité


          à un diamètre de 2,2 m. Les valeurs de déformation à retenir


          sont, pour une cavité de 2,2 m de diamètre : 3,06 % pour les


          résultats numériques, et 3,23 % par la méthode analytique. Ces


          valeurs sont plus élevées que sur le plot GR1, la raideur du


          renforcement géosynthétique du plot GR2 étant plus faible.


          Les résultats numériques et expérimentaux ont été analysés


          avec la méthode analytique de dimensionnement la plus récente


          (Villard et Briançon, 2008). Il en ressort que si les résultats


          analytiques sont comparables aux données expérimentales et


          numériques, cette méthode peut néanmoins être optimisée. En


          effet l’hypothèse analytique des transferts de charge du remblai


          sur le géosynthétique semble perfectible. De même des


          développements complémentaires pour une meilleure prise en


          considération d’un comportement non linéaire du


          géosynthétique semblent nécessaires. Des travaux numériques


          sont engagés dans ce sens afin de préciser les mécanismes de


          report de charge au sein du remblai.


          Enfin, les différences de comportement en zone d’ancrage


          constatées sur le plot GR2 entre les méthodes numériques et


          analytiques peuvent s’expliquer de deux manières différentes :


          la prise en compte du caractère non linéaire du renforcement


          dans la méthode analytique par des modules sécants identiques


          dans chaque section de la nappe (d’où des raideurs surestimées


          dans les zones d’ancrages) ; ou une mauvaise approximation


          analytique des mécanismes de transfert de charge (répartition


          réelle des contraintes non uniforme, ou mal évaluée). Les


          différences entre mécanismes de transfert de charges peuvent


          encore s’expliquer par la non considération du caractère


          progressif de la formation de la cavité par la méthode


          analytique, alors que la simulation numérique en tient compte.


          6 REMERCIEMENTS


          Les auteurs souhaitent remercier les pôles de compétitivité


          Techtera et Fibres, les enseignants-chercheurs Fayçal Rejiba et


          Albane Saintenoy des universités Paris 6 et Paris 11 pour les


          mesures et l’analyse des données du radar géologique, la société


          de terrassement Carrey TP pour le prêt du terrain, l’IUT1 de


          Grenoble pour le prêt du matériel topographique, ainsi que la


          société Texinov, pilote du projet GéoInov, pour la conception et


          la caractérisation des géosynthétiques testés.


          7 RÉFÉRENCES


          Blivet J.C., Khay M., Gourc J.P., Giraud H. 2001. Design


          considerations of geosynthetic for reinforced embankments


          subjected to localized subsidence. Proceedings of the


          Geosynthetics’2001 Conference, February 12-14, 2001, Portland,


          Oregon, USA, 741-754.


          0


          0,5


          1


          1,5


          2


          2,5


          3


          3,5


          4


          -4


          -2


          0


          2


          4


          Abscisse linéique par rapport au centre de la cavité


          (m)


          Déformation de la nappe géosynthétique (%)


          GR1 - Numérique


          GR1 - Expérimental


          GR1 - Analytique


          GR2 - Numérique


          GR2 - Analytique


          Briançon L., Villard P. 2006. Dimensionnement des renforcements


          géosynthétiques de plates- formes sur cavités.



            Revue Française de




            Géotechnique



          , n° 117, 4° trimestre 2006, pp 51-62.


          Briançon L., Villard P. 2008. Design of geosynthetic reinforcements of


          platforms subjected to localised sinkholes.



            Geotextiles and




            Geomembranes



          , Volume 26, 5: 416-428.


          Gourc J.P., Villard P., Giraud H., Blivet J.C., Khay M., Imbert B.,


          Morbois A., Delmas P. 1999. Sinkholes beneath a reinforced


          earthfill – A large scale motorway and railway experiment. In


          proceedings of Geosynthetics’ 99, Boston, Massachusetts, USA,


          28-30 April 1999, 2: 833-846.


          INERIS 2007. Mise en sécurité des cavités souterraines d’origine


          anthropique : Surveillance – traitement. Guide technique / Rapport


          d’étude INERIS-DRS-07-86042-02484A.


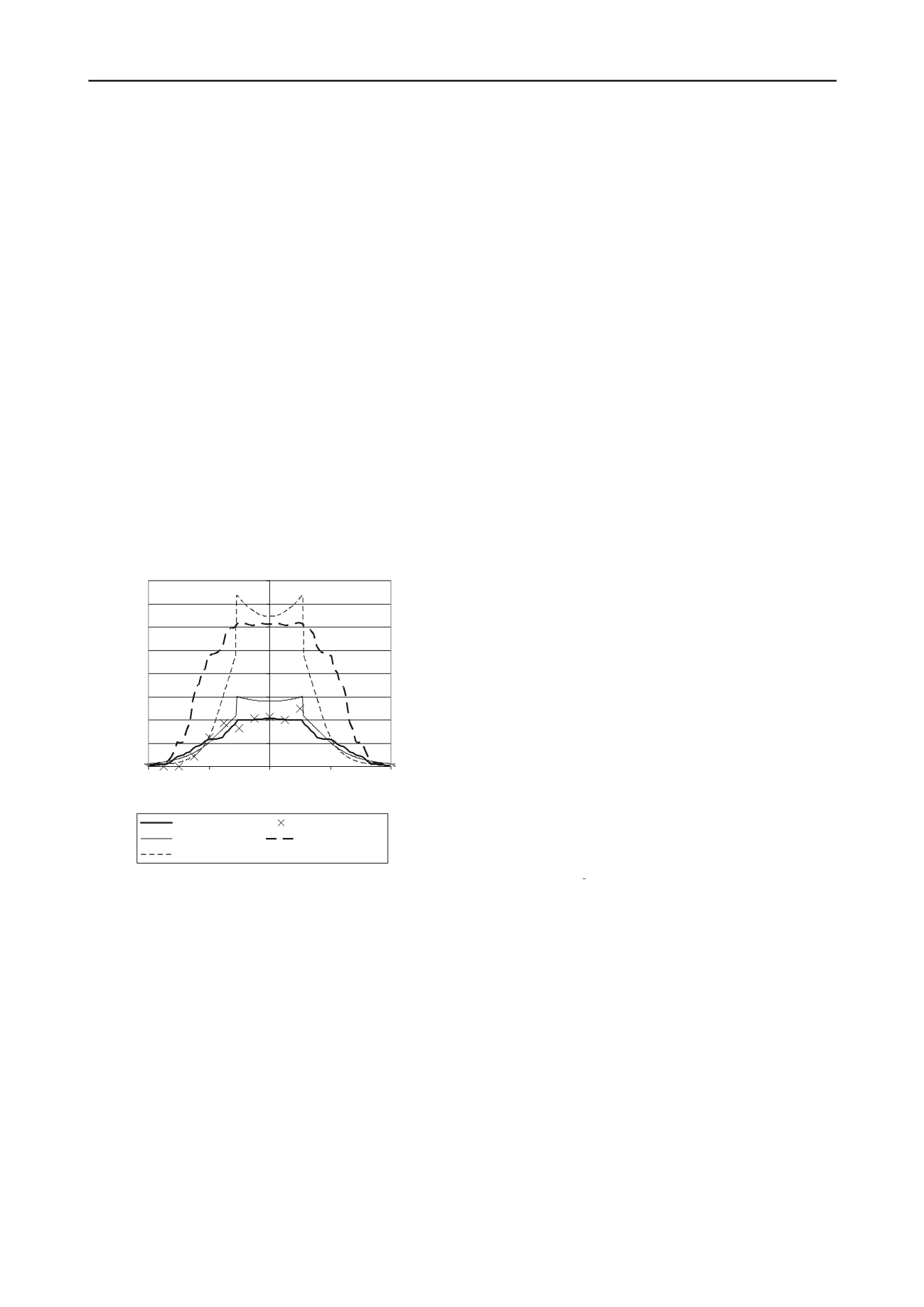

          Figure 6. Plot GR1 – Déformations des géosynthétiques pour une cavité


          de 2,2 m de diamètre.


          Salot C., Gotteland Ph. , Villard P. 2009. Influence of relative density


          on granular materials behavior: DEM simulations of triaxial tests.


          Granular Matter Vol. 11, N° 4, pp. 221-236.


          Villard P., Giraud H. 1998. Three-Dimensional modelling of the


          behaviour of geotextile sheets as membrane. Textile Resarch


          Journal, Vol. 68, N° 11, November 1998, pp. 797-806


          5 CONCLUSION


          Des expérimentations en vraie grandeur permettant de


          reproduire l’ouverture concentrique d’un fontis sous un remblai


          renforcé à sa base par un géosynthétique ont été menées.


          L’instrumentation mise en place a pu être testée en conditions


          de chantier. Si les capteurs de pression totale ou la mesure de


          fibre optique n’ont pas pleinement joué leur rôle,


          respectivement pour des soucis d’implantation ou de capacité de


          mesure, les relevés topographiques et mesures de tassement ont


          été performants. Après un calage topographique minutieux, le


          radar géologique donne lui aussi des résultats très satisfaisants.


          Villard P., Gourc J.P., Blivet J.C. 2002. Prévention des risques


          d’effondrement de surface liés à la présence de cavités souterraines:


          une solution de renforcement par géosynthétique des remblais


          routiers et ferroviaires.



            Revue Française de Géotechnique



          , 99: 23-


          34.


          Villard P., Briançon L. 2008. Design of geosynthetic reinforcements of


          platforms subjected to localized sinkholes.



            Canadian Geotechnical




            Journal



          , volume 45, 2: 196-209.


          Les mesures ont été confrontées aux résultats des simulations


          numériques effectuées selon un modèle couplant éléments finis


          et éléments discrets, avec une correspondance relativement


          bonne. Après ouverture de la cavité et équilibre des plots, les


          valeurs expérimentales et numériques de déflexion et de


          déformation de la nappe géosynthétique sont relativement bien


          corrélées, ce qui montre l’intérêt du modèle numérique pour ce


          type d’application.


          Villard P., Chevalier B., Le Hello B., Combe G. 2009. Coupling


          between finite and discrete element methods for the modeling of


          earth structures reinforced by geosynthetic.



            Computers and




            Geotechnics



          (2009), doi:10.1016/j.compgeo.2008.11.005
