4. CONCLUSION ET PERSPECTIVES
La sonde FC constitue une avancée technologique
significative dans la mesure des paramètres pressiométriques
des sols. La conception originale de sa membrane autorise
dans la grande majorité des cas la mesure directe de la
pression limite par doublement effectif du volume de la
cavité.
Sa remarquable résistance à l’éclatement y compris sous
pression élevée permet son emploi dans des terrains
hétérogènes et résistants, correspondant au domaine
d’utilisation habituel du tube fendu, et autorise ainsi sur les
chantiers des cadences accrues.
La sonde est conforme aux exigences de la norme NFP
94-110-1 pour une sonde à gaine souple. Dans des conditions
opérationnelles similaires, la sonde FC et une sonde nue
standard (SN) fournissent des paramètres pressiométriques
équivalents. Les exemples traités montrent que l’extrapolation
de données obtenues avec des sondes standard à trop faible
capacité d’expansion peut conduire à une sous-estimation des
pressions limites.
La généralisation de ce type de sonde passe par une
amélioration des matériels existants notamment en ce qui
concerne la capacité en volume et pression des contrôleurs
pression – volume.
On constate pour les deux sondes, une concordance
globale entre modules pressiométriques (E
M,FC
/E
M,TF
~ 1.1).
En revanche le ratio pl*
FC
/pl*
TF
est de l’ordre de 1.3.
Si on reprend l’interprétation des essais FC (colonne
pl*
FC3
) en limitant l’extrapolation à trois points après P2 (ce
qu’autorise la norme, et ce qui correspond à la façon dont
sont traités la plupart des essais en France), on obtient des
valeurs pl*
FC3
systématiquement inférieures d’environ 10%
aux valeurs pl*
FC
. L’extrapolation limitée à 3 points conduit
ainsi à une sous-estimation des pressions limites.
Corrélativement les valeurs de E
M
/Pl* se trouvent
surestimées.
3.4
Essais haute pression
Des essais haute pression (12 MPa) avec la sonde FC ont été
mis en œuvre entre 54 et 66m de profondeur, dans des sables
fins très compacts de Londres (Thanétien). Les deux forages
ont été réalisés au taillant en rotation 66 mm avec injection de
boue et mise en place de tubage à l’avancement. Des essais
haute pression avaient déjà été réalisés dans ces sables avec
une sonde nue standard et du matériel adapté pour la
circonstance (Massonnet, 2005). L’arrêt des essais à 12 MPa
est dû aux limites du contrôleur pression-volume et non pas à
la sonde qui a permis de mesurer des pressions limites
élevées, sans aucun éclatement pour les 18 essais. La figure 8
montre un essai à 63m de profondeur avec 4 points au-delà de
P
2
, ce qui autorise une extrapolation réaliste de la pression
limite (Pl*= 13 MPa; E
M
= 112 MPa, pour un volume brut
V
max
= 450 cm
3
; V
max
net= 409 cm
3
).
5. REMERCIEMENTS
Les auteurs remercient la société Jean Lutz S.A. pour la mise
à disposition gracieuse de son matériel et son assistance sur
les chantiers expérimentaux de Fugro et de Fondasol
.
6. REFERENCES
AFNOR. 2000. Norme NF P94-110-1. Essai pressiométrique Ménard.
Cour F., Puech A., Durand F. 2005. Un pressiomètre de nouvelle
génération. 2005.
Proc. ISP5-PRESSIO
(1), 63-73
Massonnet R. 2005. Le pressiomètre sous haute pression.
Proc.
ISP5-
PRESSIO (1), 81-90
Puech A. et Benzaria O. 2013. Effet du mode de mise en place sur le
comportement statique de pieux dans l’argile fortement
surconsolidée des Flandres.
Proc. 18 ICSMGE,
Paris

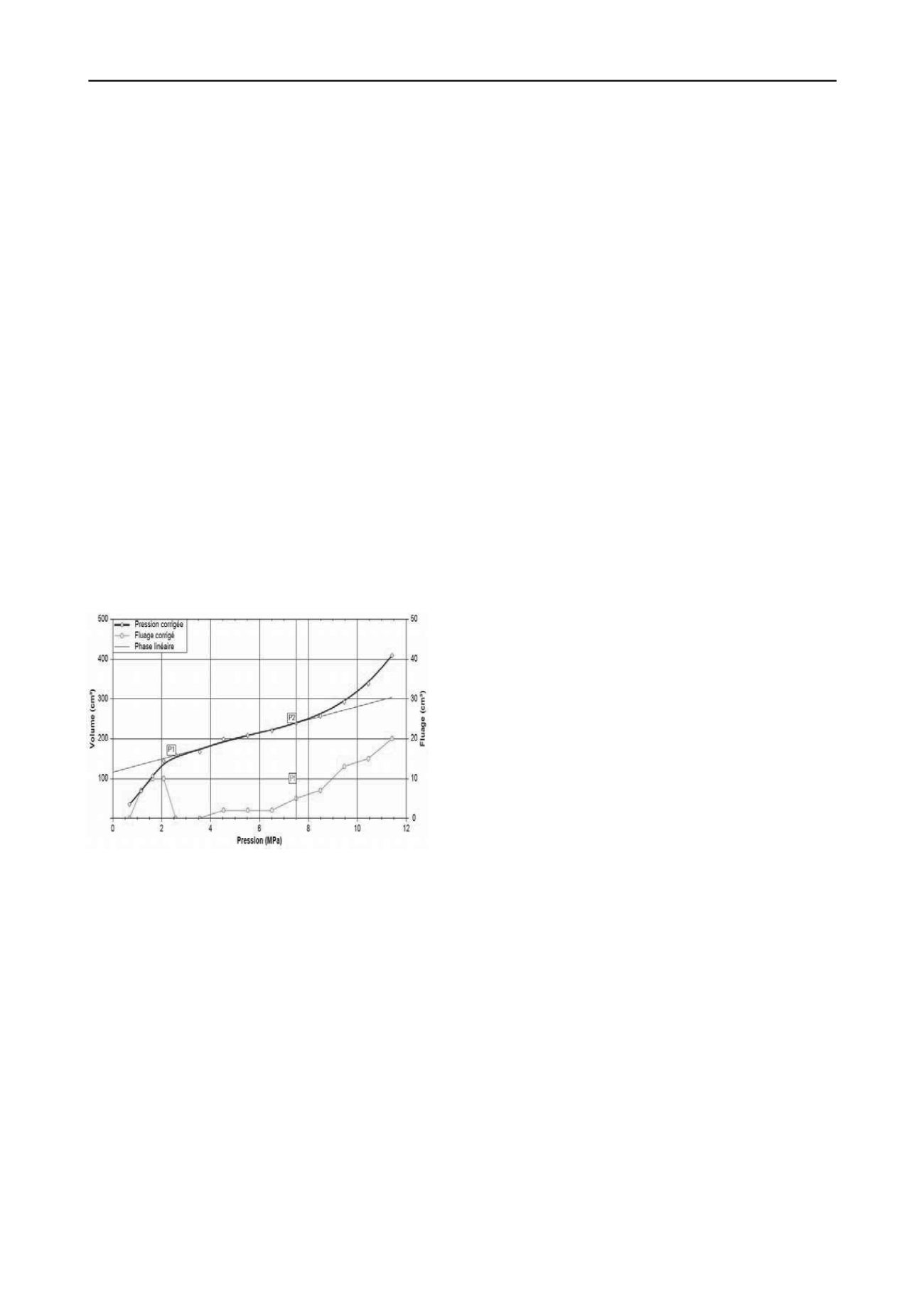

Figure 8. Essai avec la sonde FC dans les sables du Thanétien (-63m).
