556
Proceedings of the 18
th
International Conference on Soil Mechanics and Geotechnical Engineering, Paris 2013

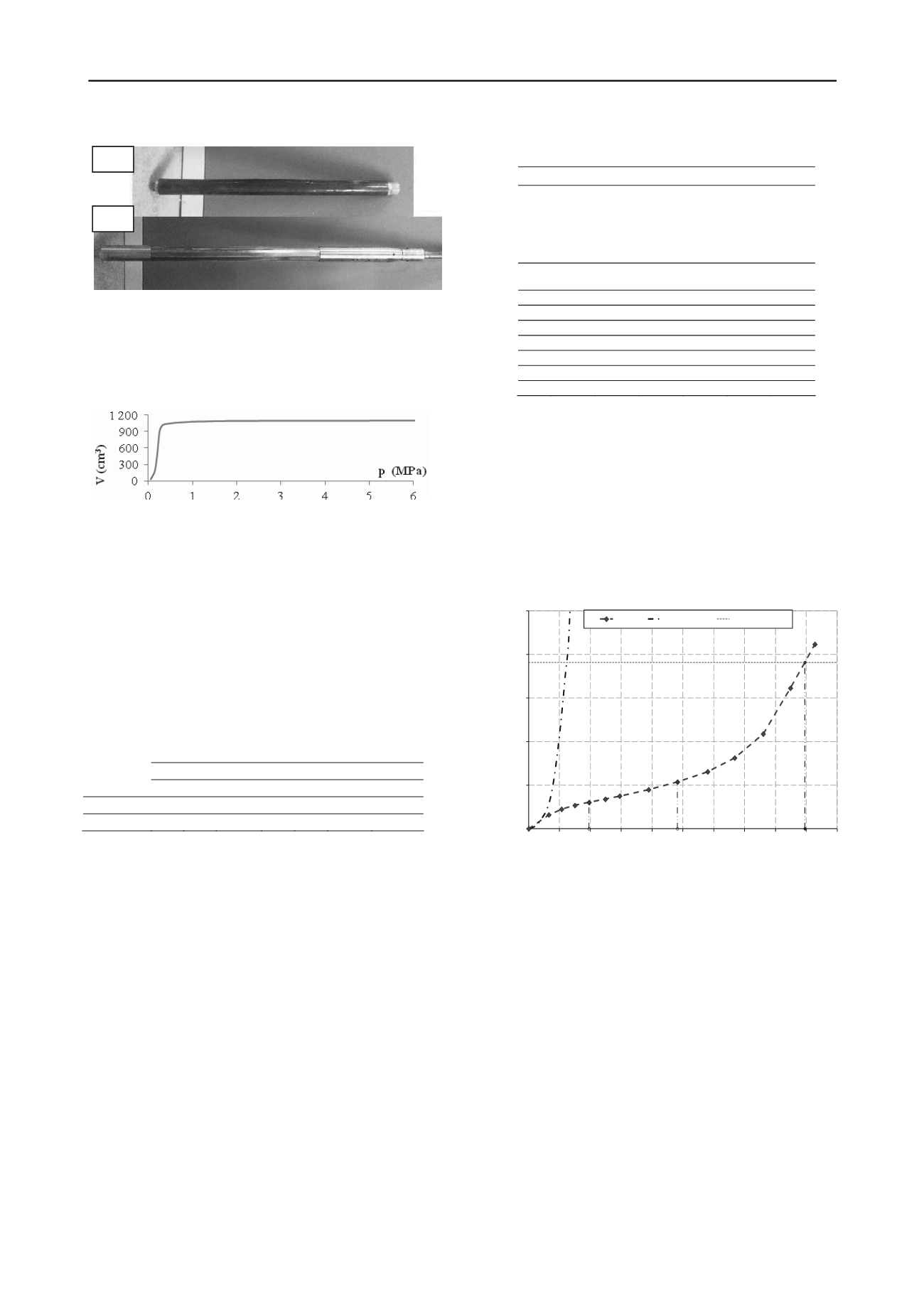

Figure 2. Sur-gaine (2a) et lamelles métalliques (2b) constituant la
sonde FC.
Les propriétés particulières de la sonde en termes de
capacité de gonflement en volume et pression, et de
robustesse, sont illustrées par le diagramme d'étalonnage de la
sonde, à l'air libre, poussé à 6 MPa (Figure 3).
Figure 3. Courbe d’étalonnage de la sonde FC, menée à 6 MPa.
3.
ESSAIS COMPARATIFS
Des essais comparatifs ont été menés d’une part avec une
sonde FC, d’autre part avec une sonde classiquement utilisée
par la profession sur plusieurs sites. Le mode opératoire a été
identique pour chaque sonde, et a respecté les critères de la
norme NF P94-110-1.
Le tableau 1 présente les caractéristiques d’étalonnage et
de calibrage réalisés sur les quatre chantiers présentés par la
suite. On note que la sonde FC vérifie bien les critères de la
norme NF P94-110-1 d’une sonde à gaine souple.
T
ableau 1. Caractéristiques de la sonde FC et du système CPV-
tubulures.
SN: sonde nue ; TF: Tube fendu ; Vs, p
el
selon NF P 94-110-1
Merville Dunkerque
Grand Paris Londres
FC SN FC SN FC TF FC
Vs [cm
3
] 522 484 595 475 553 510 483
p
el
[MN/m²] 0.27 0.17 0.41 0.34 0.32 0.39
0.35
3.1
Argile des Flandres (Merville)
L’argile surconsolidée des Flandres est un sol bien connu,
particulièrement homogène sur le site expérimental de
Merville. On dispose de nombreux sondages pressiométriques
et pénétrométriques (Puech et al., 2013). On a réalisé à titre
comparatif deux forages espacés de 5m réalisés à la tarière
simple Ø63mm à sec, tubés en tête et par passes de forage de
3m. Pour les deux sondes, les conditions opératoires sont
identiques: i) pression différentielle (pr+ph)-pk voisine de
0.14MPa, ii) 30m de tubulures coaxiales Ø=3mm, iii) eau
pure. Pour la mesure de grands volumes, la sonde FC a été
couplée à un CPV piloté PREVO (Jean Lutz S.A.).
Les résultats sont donnés dans le tableau 2. Les valeurs
de Pl* pour la sonde nue (SN) ont été calculées par
extrapolation conformément à la norme NF P94-110-1 car le
doublement de la cavité (V
L
=V
S
+2V
1
) n’a pas été atteint (sauf
essais à 7, 10 et 11m). Les valeurs en gras sont obtenues par
interpolation linéaire sur les points mesurés. La valeur de Pl*
est toujours mesurée directement avec la sonde FC comme
illustré sur le Figure 4 pour l’essai à 12m.
Tableau 2 : Essais comparatifs dans l’argile des Flandres
SONDE SN
SONDE FC
Profondeur
V
L
E
M
Pl* V
L
E
M
Pl*
[m] [cm3] [MPa] [MPa] [cm3] [MPa] [MPa]
6 668 11.5
0.96
680 8.1
0.99
7 686 12.5
1.02
712 9.4
1.01
8 782 15.3
1.15
688 13.1
1.28
9 742 16.5
1.24
716 10.3
1.29
10 656 15.6
1.32
699 14.3
1.62
11 620 14.0
1.33
719 13.0
1.67
12 720 19.7
1.45
763 11.2
1.68
On constate que :
- entre 6 et 9 m les valeurs de pression limite sont en bon
accord ; au-delà les valeurs obtenues par la sonde FC sont
légèrement supérieures mais restent dans la limite des
variations locales indiquées par les essais au CPT
électrique réalisés à proximité immédiate (Figure 5);
- les modules pressiométriques mesurés à la sonde FC sont
un peu plus faibles (E
M
,
FC
/ E
M, SN
~ 0.75) ;
- les rapports E
M
/Pl* sont en conséquence plus faibles avec
la sonde FC (E
M
/Pl* ~ 8.5) qu’avec la sonde SN (E
M
/Pl*
~ 12.5)
0
200
400
600
800
1000
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.
Volume corrigé [cm3]
Pressioncorrigée [MPa]
2a
2b
0
Essai
Etalonnage
VL=VS+2V1
EM=11.2
MPa
P
1
=0,39
V
L
=763 cm
3
P
2
=0,96
P
L
=1,79
Figure 4 : Essai avec sonde FC dans l’argile des Flandres (-12m)
