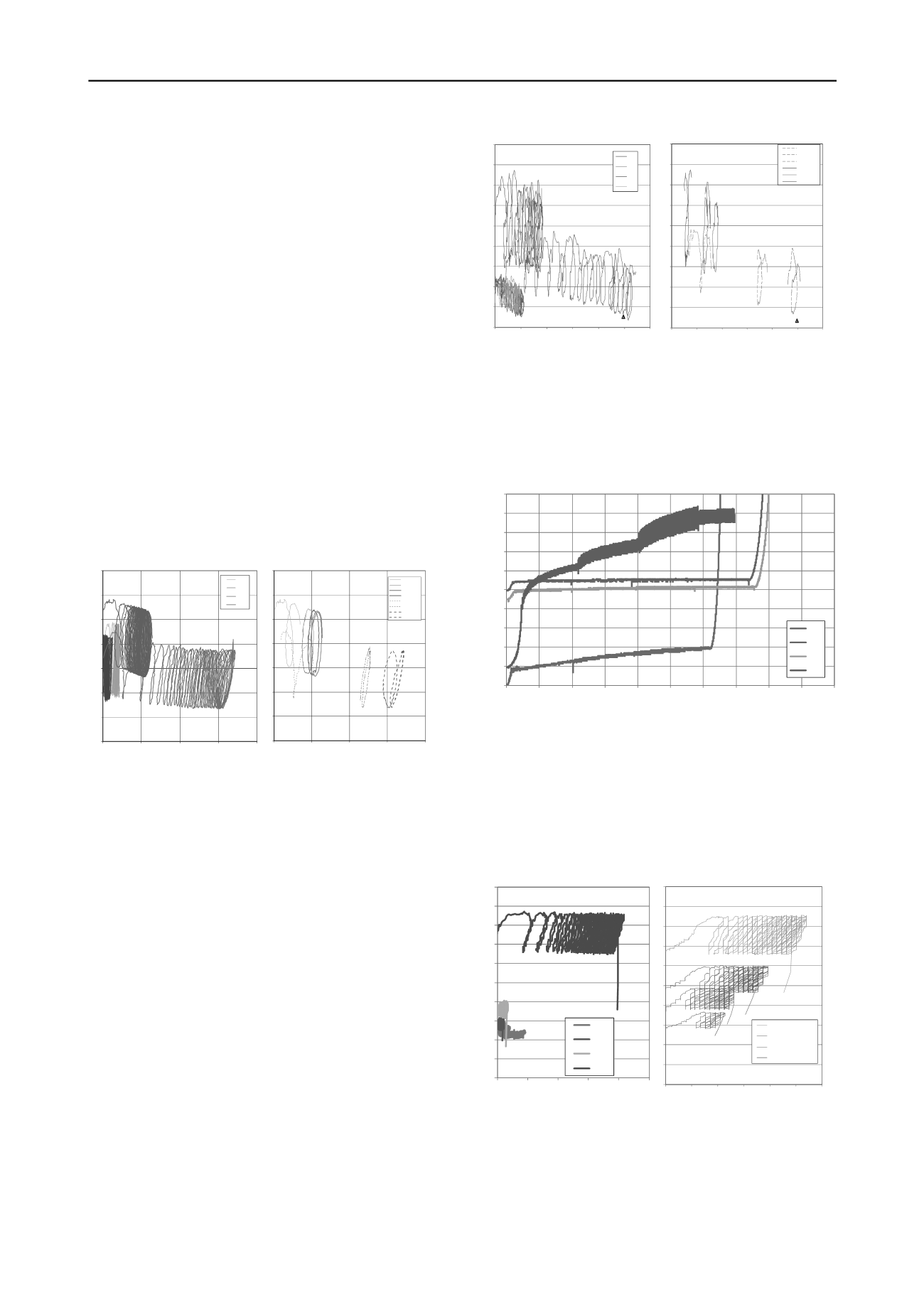

3.2 Essais du projet Solcyp
Des tests de validation ont été effectués sur trois sites : Gosier,
Cran et Merville. Les deux derniers sites ont fait l’objet de
nombreuses études dans le cadre de recherches programmées
par les Laboratoires des Ponts et Chaussées. Les caractéristiques
qui ont présidé au choix, ont été une relative homogénéité
d’ensemble sur une profondeur minimale de 5 à 10 m.
3.2.1 Site de Gosier
Les premiers essais avec le nouveau matériel ont été entrepris
sur le site de Gosier en Guadeloupe situé dans une zone
potentiellement liquéfiable, instrumentée et étudiée dans le
cadre du projet ANR Belle Plaine. Des essais pressiométriques
Ménard (par paliers) ont été réalisés pour compléter les profils
obtenus au pénétromètre statique à pointe électrique et définir
les pressions p’
0
à utiliser puis deux sondages pressiométriques
cycliques ont été réalisés.
La figure 4a présente les courbes de la pression imposée
corrigée en fonction de la variation volumique obtenue pour 4
essais de la série MC2. Après une première partie qui
correspond à la montée à la charge moyenne en monotone, la
phase cyclique entre p
M
et p
m
montre la tendance à la
stabilisation de quasiment tous les essais, même si celle-ci n’a
jamais été atteinte. Apparemment, l’essai à la profondeur 7 m
montre une accumulation importante de déformation volumique
(couche d’argile molle).
0
0.5
1
1.5
2
2.5
3
3.5
0
20
40
60
80
pression (10
5
Pa)
dV/Vo (%)
3m
5m
7m
9m
0
0.5
1
1.5
2
2.5
3
3.5
0
20
40
60
80
pression (10
5
Pa)
dV/Vo (%)
cycle 1
cycle 16
cycle 36
cycle 52
cycle 1
cycle 16
cycle 36
cycle 52
Figure 4. a et b Essais d’expansion cycliques pré-forés site de Gosier
3.2.2 Site de Cran
Les essais réalisés en 2011 ont été placés à proximité des séries
réalisées en 1979.
À la profondeur 2 m, la courbe d’essai présentée sur la
Figure 5a montre une accumulation de volume élevée (de
l’ordre de 900 cm
3
) conduisant à la conclusion que le test a été
effectué dans la couche molle et que la pression initiale déduite
des études précédentes a été surestimée. Le signal obtenu
représenté sur la Figure 5a est assez bruité car l’amplitude de la
plage de pression est faible, et une interaction entre
l’asservissement de l’eau et l’air n’a pu être corrigée à temps
dans le pilotage.
3.2.3 Site de Merville
Sur le site expérimental de Merville (Nord), on rencontre à 1,5
m environ de la surface, une couverture de limons peu
plastiques, affectée par le battement de la nappe et de 1,5 à 42 m
de profondeur, l’argile (surconsolidée) des Flandres de
l’Yprésien.
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
0
20
40
60
80
100
120
pression (10
5
Pa)
V/Vo (%)
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
0
20
40
60
80
100
12
pression (10
5
Pa)
V/Vo(%)
0
cycle20
1m
cycle10
cycle1
2m
cycle1
3m
cycle10
cycle20
4m
Figure 5. a et b Essais d’expansion cycliques autoforés site de Cran
Un sondage au pressiomètre autoforeur avec des essais
cycliques à 6, 8 et 12 m, en alternance avec des essais
d’expansion monotone croissante à 5, 7 et 11 m, a été réalisé
(Figure 6 et Figure 7a). Les trois premiers essais cycliques ont
été réalisés avec la même amplitude fixée à partir des essais
d’expansion monotones. Le dernier essai a été réalisé avec une
amplitude basée sur l’essai à 11 m.
0
20
40
60
80
100
120
140
160
180
200
0
1
2
3
4
5
6
7
8
9
vomlume (ml)
temps(ms)
Millions
10
6m
8m
10m
12m
Figure 6. Essais d’expansion cycliques autoforés multi-amplitude site de
Merville
Les amplitudes de 60 kPa ont abouti à des résultats peu
précis car d'une part la source de pression était réglée à une
pression trop forte et de ce fait l'électrovanne de la chambre
tampon avait du mal à réguler et d'autre part cette valeur est
faible et de l'ordre de grandeur de la précision de
l'asservissement. Il est donc nécessaire d’adapter les amplitudes
aux profondeurs et de réévaluer la méthode de détermination de
celle-ci.
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
pression (10
5
Pa)
DV/V0 (%)
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
pression (10
5
Pa)
Dv
6
/Vo (%)
Profondeur11m
Profondeur9m
Profondeur7m
Profondeur5m
6m
8m
10m
12m
Figure 7. a et b Essais d’expansion cycliques (a) autoforés et (b) pré-
forés site de Merville
À proximité immédiate un sondage au pressiomètre Ménard
avec un perforage d’un mètre à la tarière hélicoïdale avec des
essais cycliques à 5, 7 et 11 m permet de disposer de résultats
comparables (figure 7).
