2382
Proceedings of the 18
th
International Conference on Soil Mechanics and Geotechnical Engineering, Paris 2013
La Figure 4 montre le même type d’évolution des vitesses de
déplacement pour les pieux de Loon-Plage.
3.4
Diagrammes de stabilité cyclique
On présente sur les Figures 5 et 6 les diagrammes de stabilité
cyclique obtenus pour les essais cycliques en compression sur
pieux forés de Loon-Plage et les pieux moulés en centrifugeuse.
Pour ces deux diagrammes, la rupture est définie pour un
déplacement du pieu de 0,03 D. La zone
instable
caractérise les
essais ayant atteint le critère de rupture avant 100 cycles. La
zone
stable
correspond à une zone de faible amplitude de
chargement cyclique dans laquelle les pieux n’ont pas atteint le
critère de rupture et les vitesses de déplacement sont faibles.
Entre ces deux zones se situe la zone qualifiée de
métastable
dans laquelle les pieux atteignent la rupture entre 100 et 1000
cycles.

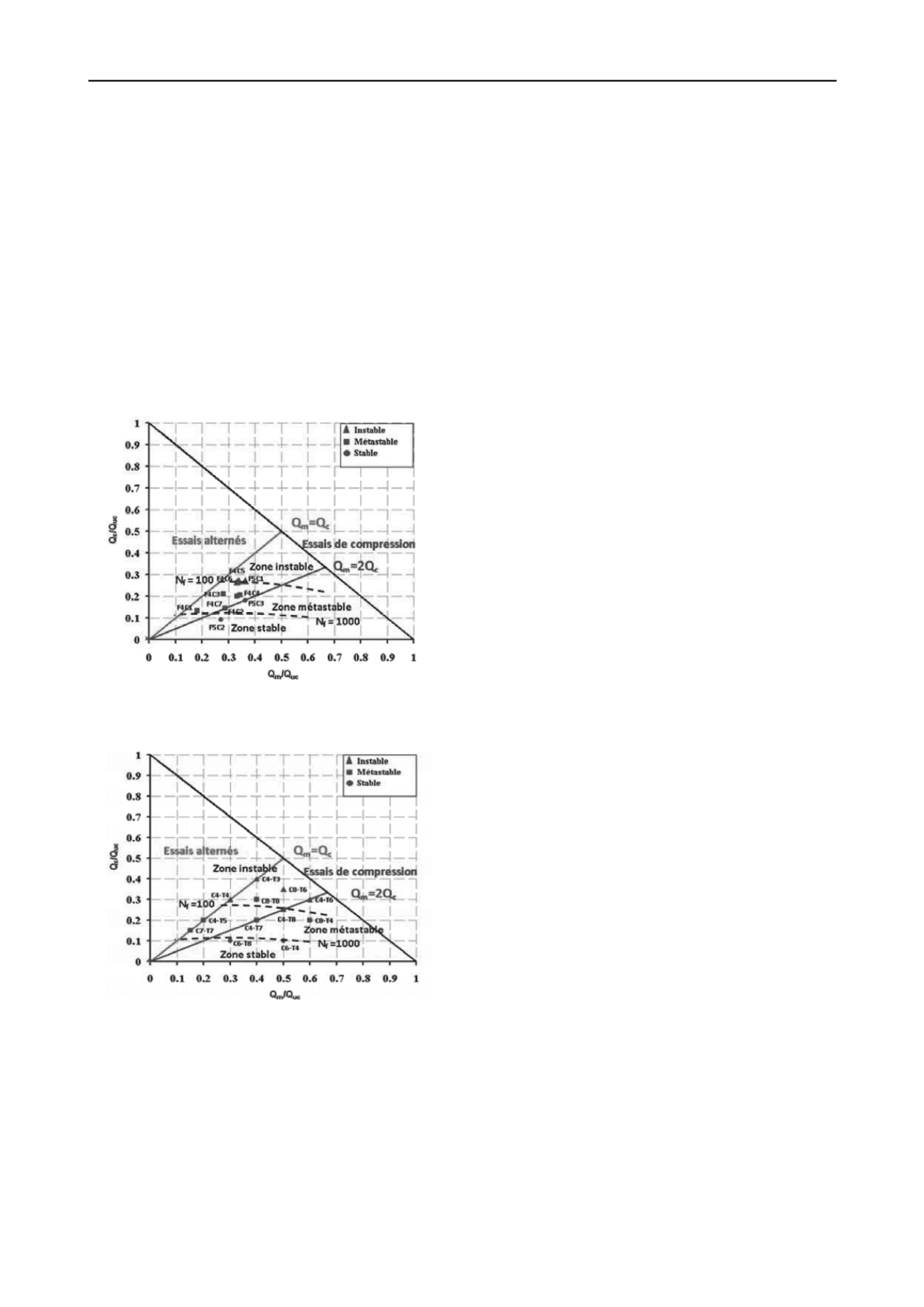

Figure 5 : Diagramme de stabilité cyclique pour les pieux forés de
Loon-Plage
Figure 6 : Diagramme de stabilité cyclique pour les pieux moulés en
centrifugeuse
On constate une bonne concordance entre les deux
diagrammes. Il est recommandé de ne pas extrapoler les
données dans le domaine des essais alternés. Les données
disponibles (non montrées ici) indiquent en effet une forte
réduction des zones métastable et stable dans le domaine
alterné.
4 CONCLUSION
Cette communication rassemble des diagrammes de stabilité
cyclique obtenus dans des sables siliceux denses et par des
moyens variés : essais in situ sur pieux réels, essais sur pieux
modèles en chambre d’étalonnage et essais sur pieux modèles
centrifugés. Elle couvre le cas des pieux battus en traction et
celui des pieux forés en compression.
Les diagrammes cycliques de stabilité sont des outils
précieux pour juger de la sévérité des chargements cycliques sur
le comportement axial des pieux.
L’attention est attirée sur la difficulté de définir des critères
de rupture significatifs, notamment en compression.
L’interprétation des diagrammes ne peut être dissociée des
critères choisis pour les élaborer.
5 REMERCIEMENTS
La rédaction de cette communication a été rendue possible par
la collaboration de nombreux chercheurs et organismes. Les
auteurs remercient tous leurs collègues impliqués dans ces
recherches et les différents organismes ayant autorisé la
publication des résultats.
6 REFERENCES
AFNOR.1999. NF P 94-150. Norme Française. Sols: Reconnaissance et
Essais – Essai statique de pieu sous effort axial – Partie 1: en
compression et Partie 2: en traction
Benzaria O., Puech A., and Le Kouby A. 2012. Cyclic axial load-tests
on driven piles in overconsolidated clay,
Offshore Site Investigation
and Geotechnics
, SUT, London
Benzaria A., Puech A. et Le Kouby A. 2013. Essais cycliques axiaux
sur des pieux forés dans des sables denses.
Proceedings 18th
ICSMGE,
Paris
Guefrech A., Rault G, Chenaf N., Thorel L., Garnier J., Puech A. 2012
Stability of cast in place piles in sand under axial cyclic loading .
Proc. 7
th
Int. Conf. Offshore Site investigation and Geotechnics
.
London. 12-14 sept. pp.329-334.
Jardine, R.J. and Standing, J.R. 2000. Pile load testing performed for
HSE cyclic loading study at Dunkirk, France. Two Volumes.
Offshore Technology Report OTO 2000 007; Health and Safety
Executive
, London. 60p and 200p.
.Jardine, R.J., Standing, J.R. & Chow, F.C. 2006. Some observations of
the effects of time on the capacity of piles driven in sand.
Geotechnique,
56 (4), 227-244.
Jardine, R., Bitang, Z., Foray, P., & Dalton, C. 2009. Experimental
Arrangements for Investigation of Soil Stresses Developed around a
Displacement Pile.
Soils and Foundations
, 49(5), 661–673.
Jardine, R.J. and Standing. 2012. Field axial cyclic loading experiments
on piles driven in sand.
Soils and Foundations
, 52(4), 723–736.
Jardine R, Puech A and Andersen K. 2012. Cyclic loading of offshore
piles: potential effects and practical design.
Proc.7th Int. Conf. on
Offshore Site Investigations and Geotechnics,
SUT,. London.
Karlsrud K., Nadim F. and Haugen, T. 1986. Piles in clay under cyclic
axial loading - Field tests and computational modeling.
Proc. 3
rd
Int. Conf. on Numerical Methods in Offshore Piling,
Nantes, France
Parker, E. J., Jardine, R.J., Standing, J.R. and Xavier, J. 1999, Jet
grouting to improve offshore pile capacity.
Offshore Technology
Conference
, Houston, OTC 10828.
Poulos H.G. 1988 Cyclic stability diagram for axially loaded piles.
Journal of Geot. and Geoenv. Eng.
114 (8): 877-895 .
Puech A., Canou J., Bernardini C., Pecker A., Jardine R., and Holeyman
A. 2012. SOLCYP: a four year JIP on the behavior of piles under
cyclic loading.
Offshore Site Investigation and Geotechnics
, SUT,
London
Rimoy S., Jardine R. and Standing J. 2013. Displacement response to
axial cyclic loading of driven piles in sand.
Proceedings 18th
ICSMGE,
Paris
Tsuha, C., Foray, P., Jardine, R., Z.X., Y., Silva, M., & Rimoy, S. 2012.
Behaviour of displacement piles in sand under cyclic axial loading.
Soils and foundations
, 52(3), 393–410.
