2327
Essais cycliques axiaux sur des pieux forés dans l’argile surconsolidée
des Flandres
Cyclic axial load tests on bored piles in overconsolidated Flanders clay
Benzaria O.
Fugro GeoConsulting, Nanterre, France - IFSTTAR, Paris, France
Puech A.
Fugro GeoConsulting, Nanterre, France
Le Kouby A.
IFSTTAR, Paris, France
RÉSUMÉ : Dans le cadre du projet national SOLCYP, quatre pieux forés instrumentés ont été installés dans l’argile fortement
surconsolidée des Flandres. Ces pieux de 13 mètres de fiche et 420mm de diamètre ont été soumis à des séries d’essais de
chargements statiques et cycliques axiaux. Cette communication présente les principaux résultats des essais statiques conventionnels
et des essais cycliques en compression répétés et alternés.
ABSTRACT: As part of the national project SOLCYP, four bored piles were installed in the high OCR Flanders clay. The 13m long,
420mm diameter instrumented piles were submitted to extensive series of static and cyclic load tests. This paper presents key results
from conventional static tests and cyclic one-way and two-way tests in compression.
MOTS-CLES: SOLCYP, pieux forés, argile surconsolidée, chargements cycliques.
KEYWORDS : SOLCYP, bored piles, overconsolidated clay, cyclic loading
1 INTRODUCTION
Le projet national SOLCYP (Puech et al., 2012) a pour objectif
principal le développement d’une méthodologie pour le
dimensionnement des pieux soumis à des chargements
cycliques. Dans ce cadre, des essais sur pieux réels ont été
conduits sur deux sites expérimentaux du Nord de la France: le
site de Merville constitué d’argile des Flandres et le site de
Loon-Plage constitué de sable dense. Sur le site de Merville ont
été installés quatre pieux métalliques battus, quatre pieux forés
et deux pieux vissés moulés.
Un précédent article (Benzaria et al., 2012) était consacré à
la description du contexte expérimental et à la présentation des
résultats obtenus sur les pieux battus. Cette communication
présente les résultats des essais statiques et cycliques exécutés
sur les pieux forés.
2 ARGILE DES FLANDRES
Le site expérimental se situe sur la commune de Merville (59)
dans le Nord de la France. Il se caractérise par une couverture
de limons sableux à argileux de 3,5m d'épaisseur dans lequel
fluctue la nappe phréatique (-2m environ lors des essais) sous
laquelle on rencontre la formation d'argile des Flandres,
particulièrement homogène sur toute la zone, et d'une puissance
de 40m environ.
L'argile des Flandres, géologiquement comparable à l'argile
de Londres et à l'argile de Boom, s’est déposée il y a 50
millions d’années (Eocène) dans un golfe marin qui couvrait
toute la zone Nord de la France, de la Belgique et du Sud Est de
l’Angleterre. Elle a été recouverte par des formations tertiaires
dont la sédimentation s’est poursuivie jusqu’au Pleistocène
supérieur. Le niveau du sol se situait alors probablement à 200m
au-dessus du niveau actuel. Les formations sus-jacentes se sont
érodées. Le processus d’érosion a été suivi au Quaternaire par le
dépôt d’alluvions du Flandrien. Le matériau a été soumis a des
cycles de chargement/déchargement et à des processus
périglaciaires qui associés à des phénomènes de cimentation
chimique et de vieillissement ont fortement conditionné son
degré de surconsolidation (OCR) apparent (Josseaume, 1998)
L’argile des Flandres présente des caractéristiques voisines
de celles des argiles de Londres et de Boom (Borel et
Reiffsteck, 2005) :
- faible teneur en eau (de l’ordre de 30%)
- forte plasticité (IP voisin de 50)
- forte fissuration notamment au-delà de 5m de profondeur

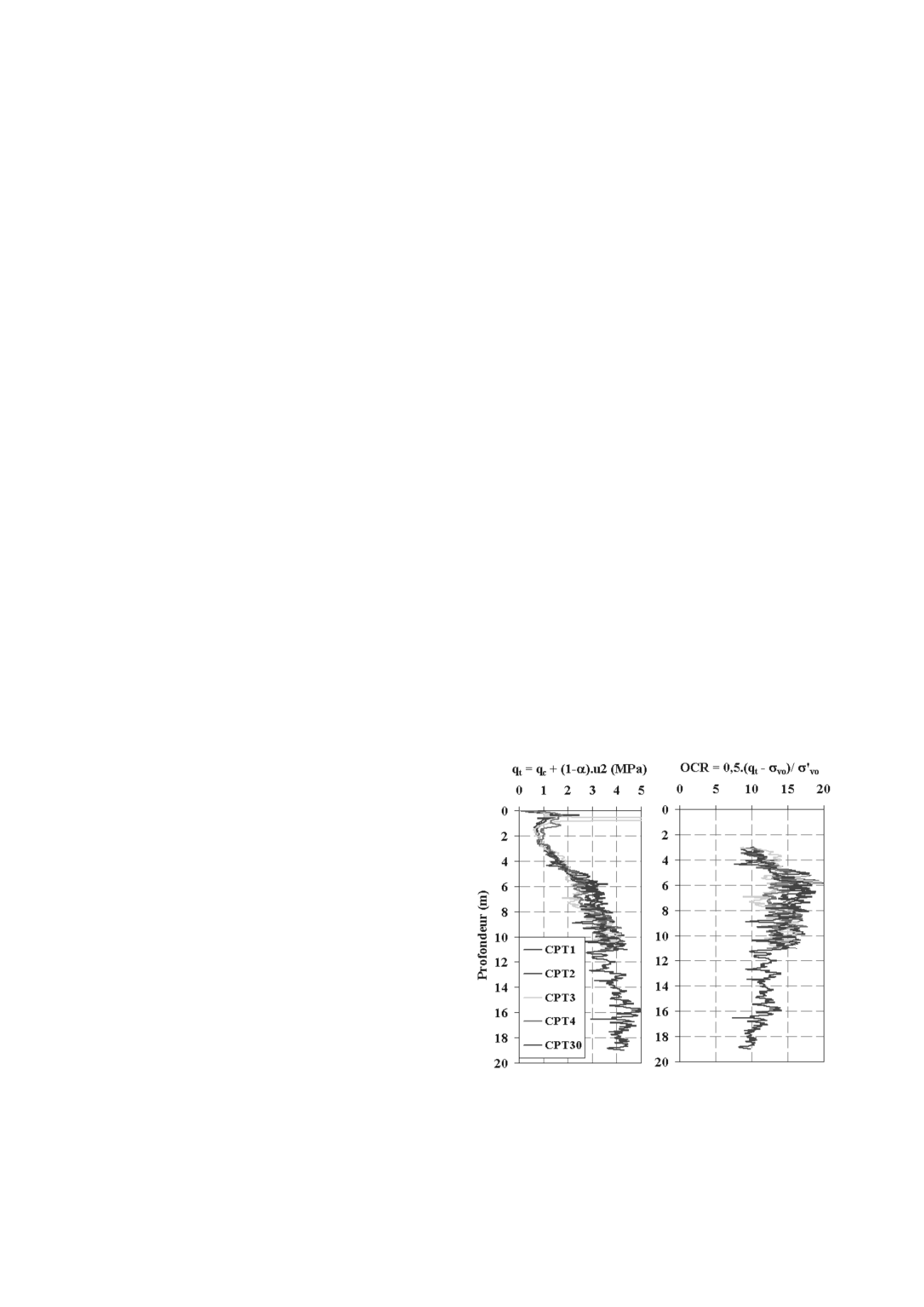

Figure 1. Profils de résistance au cône q
t
et OCR sur le site de Merville
Une campagne spécifique d'investigations a été réalisée au
droit du plot d'essais comportant des essais au piezocône
(CPTU), des essais au pressiomètre Ménard (PMT), des
carottages continus et une série d'essais de laboratoire sur
carottes.
