2329
Technical Committee 209 /
Comité technique 209
On note :
- une rupture de type ductile (contrairement aux observations
de Benzaria et al., 2012 sur le pieu battu) ;
- une entrée du pieu en grands déplacements pour un
déplacement en tête de l’ordre de 3% du diamètre. La charge
de rupture Q
uc
conventionnelle pour 10% de déplacement de
la tête peut être extrapolée avec confiance à 900kN ;
- une charge de fluage Q
F
nette vers 670kN soit Q
F
/Q
uc
# 0,75.

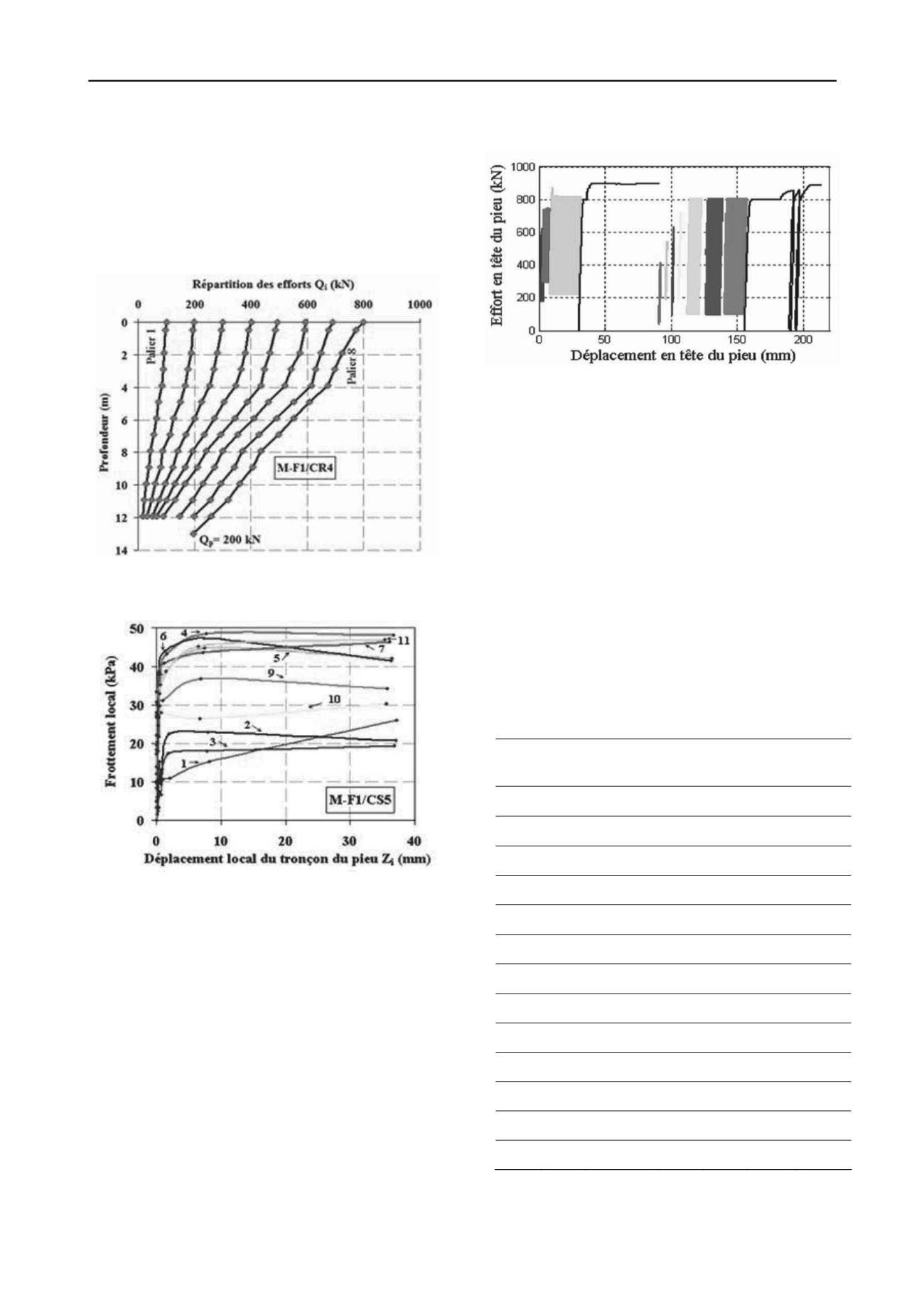

Figure 6. Distributions des charges obtenues pour l’essai statique de
référence sur le pieu F1.
Figure 7. Courbes locales de mobilisation du frottement latéral obtenues
pour l’essai statique de référence sur le pieu F1.
Les mesures extensométriques ont permis de déterminer la
distribution des charges le long du pieu (Figure 6) ainsi que les
courbes locales de mobilisation du frottement latéral selon la
procédure décrite dans Benzaria et al. (2012). Les courbes
locales de transfert de charges (dites aussi courbes t-z) sont
données sur la Figure 7. La mobilisation du frottement est très
rapide (entre 1 et 2%) du diamètre du pieu. Le caractère ductile
de la rupture est confirmé. Les frottements sont modestes
(f <50kPa) et très inférieurs à ceux observés sur les pieux
métalliques battus installés sur ce même site.
5 ESSAIS CYCLIQUES
5.1
Essais cycliques répétés
La Figure 8 représente la séquence d’essais de chargements
réalisés sur le pieu F2. Leurs caractéristiques sont données dans
la Tableau 1.
Figure 8. Courbes charge-déplacement en tête obtenues lors d’essais de
chargements statiques et cycliques sur le pieu F2.
On observe que :
- le taux de chargement maximal contrôle la réponse du pieu ;
- lorsque ce taux demeure inférieur à un seuil critique, les
déplacements restent non significatifs y compris pour de
grands nombres de cycles (N>1000). Les boucles
d’hystérésis sont fermées (Figure 9) ;
- lorsque le seuil critique est franchi, le pieu cumule
rapidement des déplacements le conduisant vers la rupture
Les essais CC3, CC8, CC9 et CC10 ont dépassé 12mm
(3%D) de déplacement cyclique permanent considéré
comme critère de rupture (Figure 8) ;
- le seuil critique est très voisin de Q
max
/Q
uc
=0,9
-
les chargements cycliques, y compris lorsqu’ils conduisent à
la rupture, n’ont pas significativement affecté la capacité
statique du pieu.
Tableau 1 : Caractéristiques des chargements appliqués au pieu F2
C : cyclique R : statique rapide Q
uc
= 900kN (pieu F1)
Test
F2-
Type
Date
f
(Hz)
Q
m
/
Q
uc
Q
c
/
Q
uc
N
Installation
16/03/2011
CC1
C
16/05/2011
0,5
0,50
0,25
3408
CC2
C
17/05/2011
0,5
0,58
0,25
4834
CC3
C
17/05/2011
0,5
0,58
0,33
2021
CR1
R
17/05/2011
CC4
C
17/05/2011
0,5
0,25
0,20
1013
CC5
C
17/05/2011
0,5
0,40
0,20
1000
CC6
C
17/05/2011
0,5
0,40
0,30
1088
CC7
C
17/05/2011
0,5
0,50
0,30
602
CC8
C
17/05/2011
0,5
0,50
0,40
81
CC9
C
17/05/2011
0,1
0,50
0,40
24
CC10
C
17/05/2011
0,5
0,50
0,40
85
CR2
R
17/05/2011
CC1 à 3 CR1 CC4 à 10 CR2
