Actes du colloque - Volume 3 - page 58

1858
Proceedings of the 18t
h
International Conference on Soil Mechanics and Geotechnical Engineering, Paris 2013

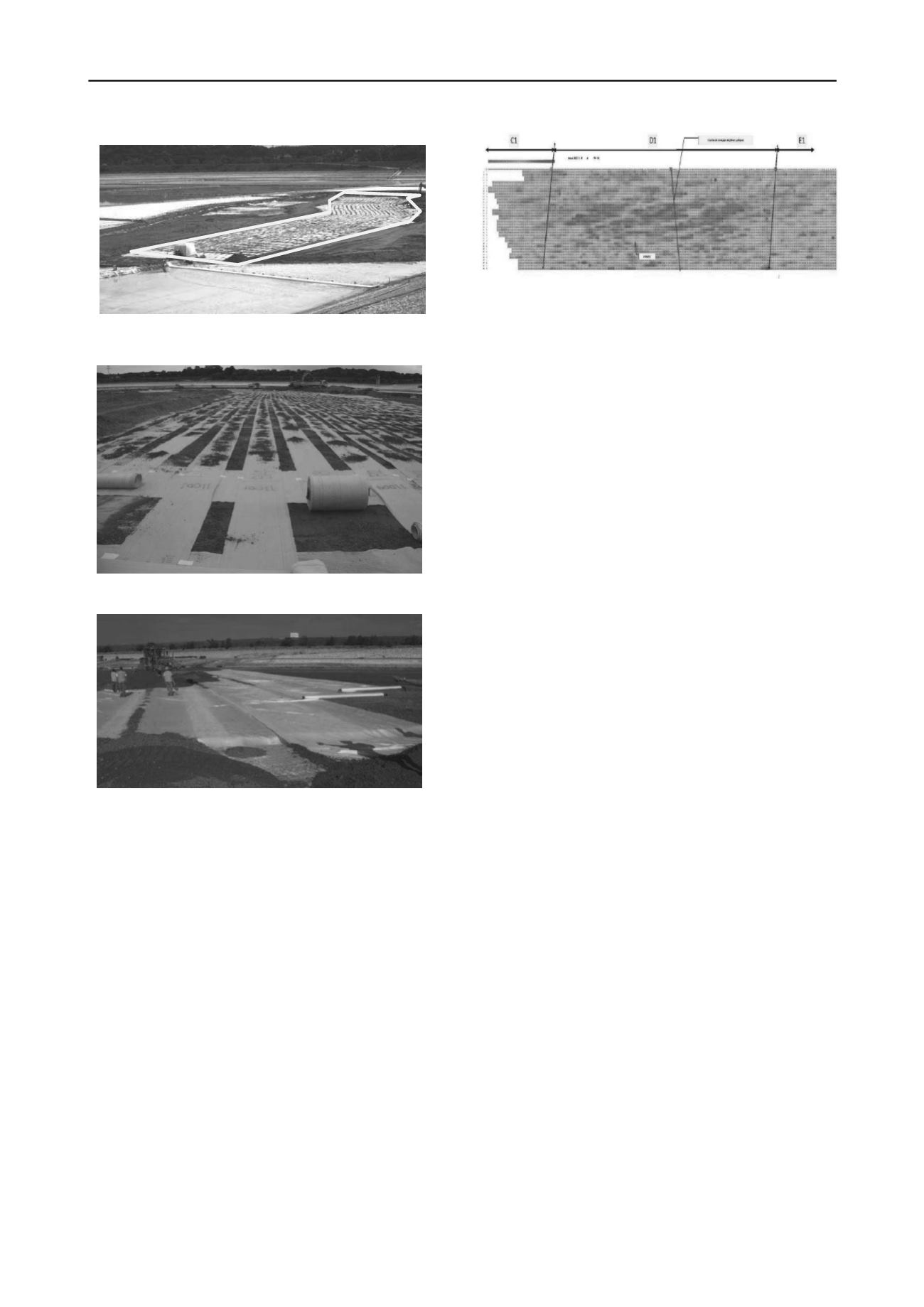

Figure 9. Evolution des déformations entre mai 2011 et novembre 2012
Figure 6. Vue depuis la crête de digue du bassin et de la zone
instrumentée (en clair au centre).
5 CONCLUSION
L’association d’une structure de renforcement par géotextile
avec un système d’auscultation pour détecter les mouvements
du sous-sol est une solution utilisée avec succès depuis plus de
huit ans sous un remblai ferré sujet à des risques de remonté de
fontis.
Cette solution a également été utilisée pour stabiliser la
fondation d’un bassin industriel étanché par une géomembrane
après que des tassements aient été constatés. Une structure de
renforcement par géotextile a été conçue sous la structure
d’étanchéité pour réduire les déformations de la géomembrane
pour des tailles de cavité de 3 m. En complément, un système
d’auscultation basé sur des capteurs composites géotextile à
fibres optiques a été positionné en-dessous pour détecter de
façon précoce et localiser les effondrements, suivre l’évolution
de la taille des cavités et éventuellement planifier une opération
de maintenance si leur taille dépasse les hypothèses de
dimensionnement du géotextile de renforcement. La solution
d’auscultation a indiqué le développement de déformations lors
des réparations à cause de la rugosité élevée du fond de forme,
mais aucune déformation liée à un fontis n’est apparu depuis un
an et demi après son installation.
Figure 7. Pose de bandes capteur en fond de bassin.
6 REMERCIEMENTS
L’auteur remercie Valérie Lefèbvre-Mignon, Arcadis,
assistance à la Maitrise d’ouvrage, pour son aide.
Figure 8 : Installation du géotextile de renforcement.
7 REFERENCES
4.6
Mesures
Le bassin a été ausculté dès la fin de l’installation du système
géotextile à fibre optique en mai 2011 mettant en évidence
l’effet de la mise en place de la couche de remblai de 80 cm
puis du remplissage en eau du bassin.
Artières O., Briançon L. and Robinet A. 2011. Auscultation d’ouvrages
en terre avec un système de détection et d’alerte par fibre optique.
Comptes-rendus du colloque Rencontres Géosynthétiques 2011,
Les déformations principales ont été enregistrées lors de la
mise en place du remblai qui s’explique par la rugosité
importante du fond de forme et la mise sous tension des bandes
capteur. Un évènement pluvieux intervenu lors de la pose des
capteurs avait en effet érodé la surface du fond de forme. La
moyenne des déformations est de l’ordre de 0,2% avec des
pointes autour de 1% et une forte irrégularité. Un remblaiement
sur support plan créé généralement des déformations initiales
inférieures à 0,1%. Cette mesure a été choisie comme ligne de
référence par le Maitre de l’Ouvrage pour le suivi du bassin
Tours, 23 et 24 mars 2011, pp. 197-207.
Artières O. and Dortland G. 2011. Six years earthworks monitoring with
a fiber optic geotextile enabled sensor. Proceedings of the 8
th
International
Symposium
on
Field
Measurements
in
GeoMechanics, Berlin, September 12-16, 2011.
Artières O., Lefèbvre-Mignon V. and Nancey A. 2013. Auscultation
d’un fond de bassin renforcé par géotextile. Proceedings of the 9th
conference on Geosynthetics, Rencontres 2013, April 9-11, Dijon,
France.
Blivet J.C., Khay M., Gourc J.P., Giraud H. 2001. Design
considerations of geosynthetics for reinforced embankments
subjected to localized subsidence. Proceeding of the.
Geosynthetics'2001. Conference, February 12-14, 2001, Portland,
Le remplissage du bassin à 6 m d’eau en décembre 2011 et
en novembre 2012 ne montrent pas d’accroissement sensible
des déformations, en moyenne inférieures à 0,1% avec quelques
points très localisés entre 0,1 et 0,4 %, ceux-ci étant encore
certainement liés à la mise en place des capteurs sur le fond de
forme (Figure 9).
Oregon, USA, 741- 754.
L. Briançon; A. Nancey; A, Robinet; M. Voet 2006. Set up of a warning
system integrated inside a reinforced geotextile for the survey of
railway in “Proc, IGC 8th”, Sept.18-22, Yokohama, Japan 857-860;
2006.
NF EN 1997-1 (2005) /NA. Eurocode 7 — Calcul géotechnique —
Partie 1: Règles générales - Annexe Nationale à la NF EN 1997-
1:2005. AFNOR
