          accueillir la Ligne dans les environs de la Sierra de Santa


          Catarina, que ce soit en surface, avec un viaduc élevé, ou encore


          un tunnel ou une tranchée, sera sujette aux fortes subsidences


          différentielles et devront donc être prises en compte pour un


          comportement adéquat.


          Pour le tronçon du viaduc élevé, la conception de la Ligne 12


          a choisi l’utilisation de structures construites à l'aide de


          colonnes et de têtes en béton renforcé, avec des séparations


          variant entre 25 et 30 m, sur lesquelles s’appuient des poutres


          préfabriquées en béton et des poutres métalliques ne faisant que


          reposer sur la structure. La hauteur de ces structures laissent un


          espace libre de 5,50 m sauf dans la zone spéciale de croisement


          avec un pont routier au nord de la station Periférico où la


          hauteur du viaduc élevé atteint 15,00 m. Les fondations de


          chacun des supports ont été définies en accord avec les


          caractéristiques du type de sol dans lequel ils sont situés,


          comme décrit ultérieurement.


          Du point de vue géotechnique, les formations rocheuses de la


          Sierra de Santa Catarina sont formées de roches volcaniques


          basaltiques, très crevassées et mélangées à de la mousse


          volcanique "tezontle" dans sa partie la plus proche de la surface,


          améliorant ainsi les indices de qualité du massif rocheux par


          rapport aux zones plus profondes. Lorsque le bassin de la vallée


          a cessé son drainage à cause de la formation des chaînes de


          montagnes du Sud (ère cénozoïque, référence 1), se sont formés


          les lacs où se sont déposées les cendres volcaniques,


          transportées parle vent, qui ont donné origine aux argiles


          lacustres de la Ville de Mexico.


          Au milieu du siècle dernier, il y a eu une forte exploitation


          des nappes phréatiques profondes pour fournir la Ville en eau,


          ce qui dans une moindre mesure continue aujourd'hui et qui


          favorise les affaissements localisés de ces zones lacustres.


          Dans les zones des contreforts de la Sierra de Santa Catalina,


          les vallées lacustres sont constituées d'argiles tendres


          d'épaisseurs variant entre 20 et 60 m, avec des teneurs en eau


          variant entre 150 à 450 % et des résistances allant de 2,50


          tonnes/m2 à 5,00 tonnes/m2 de cohésion pour des essais non


          consolidés et non drainés. Figure 2. Les niveaux d'eau


          souterraine dans ces sols argileux sont situés entre 3,0 m et 4,0


          m profondeur.

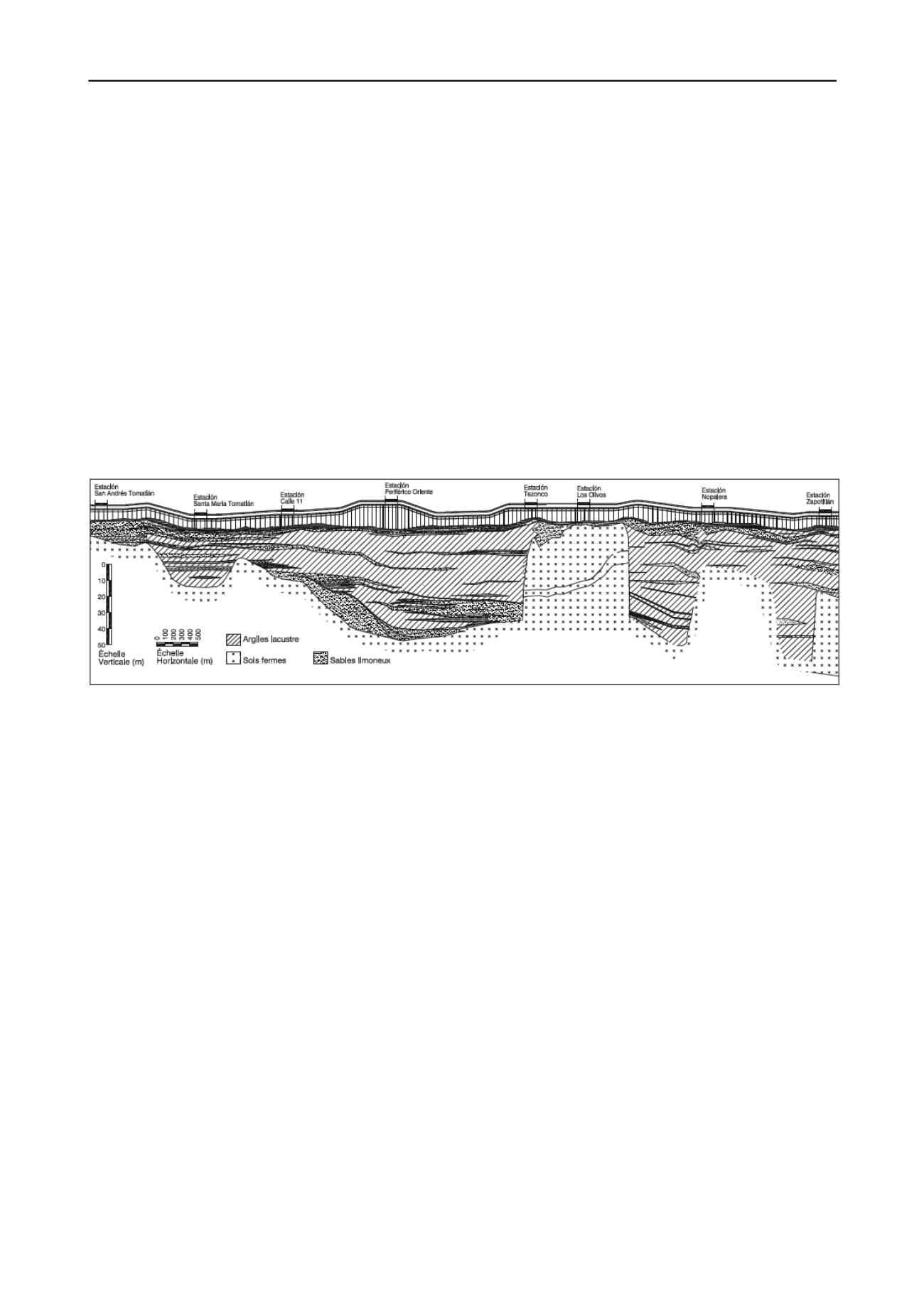

          Figure 2. Sols d’assise des fondations du Viaduc Élevé de la Ligne 12.


          2 AFFAISSEMENTS LOCALISÉS


          Les 8,5 km du viaduc élevé sont situés entre les stations Pueblo


          Culhuacán et Estación Zapotitlán et le long de cette zone se


          trouvent trois vallées lacustres limitées de la manière suivante:


          la première vallée s'étend de la station Zapotitlán à la station


          Los Olivos, la deuxième vallée de la station San Lorenzo


          Tezonco jusqu'à la station Calle 11 et la troisième de cette


          dernière jusqu'à la station San Andrés Tomatlán. Figure 2.


          Les vitesses d’affaissement local dans ces vallées ont été


          obtenues grâce aux nivellements effectués par l'Autorité du


          Système des Eaux de la Ville de Mexico entre 1970 et 1992 et


          interprétées par l'Institut d'ingénierie de l'Université Nationale


          Autonome de Mexico, UNAM (Référence 3). Il est important de


          préciser que les vitesses d’affaissement local ne peuvent pas


          être extrapolées de façon linéaire, étant donné que les modèles


          d'extraction de l'eau de la Ville sont très variables.


          Compte tenu de ce qui précède, dans la première vallée les


          vitesses d’affaissement local enregistrées atteignent des valeurs


          de 4,0 cm/an, dans la deuxième vallée 6,0 cm/an et dans la


          troisième vallée 3,00cm/an. Ces vitesses signifient un


          affaissement total futur de 2,0 m, 3,0 m et 1,50 m pour chacune


          des vallées respectivement, lesquels correspondent à une


          période de 50 ans, durée minimum devant être considérée dans


          la conception. A ces valeurs doivent être ajoutés les


          affaissements causés par la surcharge des structures du viaduc


          élevé.


          3 MESURES PRISES EN COMPTE POUR LA


          CONCEPTION


          Afin d'obtenir une conception qui garantisse un comportement


          approprié à long terme pour le Viaduc Élevé et compatible avec


          son environnement, certains concepts, tels que les suivants, ont


          été pris en considération.


          Nous avons pris en compte le fait que les inclinaisons des


          voies pourraient souffrir quelques changements qui, sans avoir


          encore été déterminés, ne dépasseraient pas les 10% pour une


          période de 50 ans pour ne pas modifier la conception de la


          Ligne.


          Nous avons pris en compte le fait que les déformations des


          supports de la Ligne devaient être compatibles avec celles de


          leur environnement pour éviter des problèmes futures. Par


          exemple, en cas d’emploi de fondations fixes comme des piliers


          ou des pilots reposant sur les strates dures, par effet de


          l’affaissement local dans les vallées lacustres argileuses, nous


          assisterions à une "émersion" des fondations par rapport au sol


          voisin, ce qui affecterait’ inclinaison des voieries parallèles,


          ainsi que le comportement des équipements municipaux,


          particulièrement la présence d'un tuyau d’eau potable de 1,80 m


          de diamètre qui suit le tracé du métro et qui se trouve à 10,00 m


          de l’axe de la Ligne et à 4,0 m de profondeur, ce qui pourrait


          causer des dégâts considérables.


          La Réglementation des Constructions du District Fédéral de


          la Ville de Mexico ne prévoit que la conception de bâtiments et


          indique que les tassements, entre deux supports consécutifs pour


          des structures en béton est:





          = 0,006*



            l



          où '



            l



          ' est l’espace entre


          les supports, en conséquence de quoi les assises admissibles
