Instrumentation de la paroi moulée du bassin de Blanc-Mesnil : retro-analyse et
calage des modèles de calcul
Instrumentation of the diaphragm wall of the Blanc-Mesnil Basin : retro-analysis and calibration of
calculation models
Gutjahr I., Doucerain M., Schmitt P.
SOLETANCHE-BACHY, Paris, France
Heumez S., Maurel C.
CETE-IF, Le Bourget, France
RÉSUMÉ : Le chantier du bassin du Vieux Blanc-Mesnil a fait l‘objet d’une instrumentation afin de confronter le comportement réel
de l’ouvrage aux calculs aux coefficients de réaction menés lors des études d’exécution, puis en complément aux calculs aux éléments
finis. Une particularité de ce projet résidant dans le fait que le soutènement est surmonté d’un talus de grande hauteur, le suivi du
comportement du soutènement permet donc également de comparer les différentes modélisations d’un talus à la réalité. Suite aux
différences constatées entre les courbes de déformée réelle et calculée lors des études d’exécution, il a été procédé à un affinage du
modèle géotechnique consistant à ne tenir compte que des sondages les plus proches des sections instrumentées. Il a ainsi été possible
de valider les résultats obtenus par les différentes méthodes (coefficient de réaction et éléments finis), moyennant la prise compte
d’une modélisation réaliste du talus et l’utilisation de paramètres de sols équivalents et représentatifs.
ABSTRACT: The diaphragm wall of the Blanc-Mesnil Basin was subject to instrumentation in order to compare the structure’s actual
behaviour to calculations based on the coefficient of subgrade reaction, as used in the execution studies, as well as to calculations
based on the finite element model. A peculiarity of this project lies in the fact that the retaining wall is surmounted by a high slope,
thus the monitoring also permits to compare different slope calculation models to reality. Following the differences observed between
the measured and calculated displacement curves, the geotechnical model was refined considering the boreholes closest to the
surveyed sections. Thus it has been possible to validate the results obtained by different calculation models (finite element and
coefficient of subgrade reaction).
Mots-Clés : suivi inclinométrique, modélisation d’un talus, calcul aux coefficients de réaction, calcul aux éléments finis
Keywords: inclinometer survey, slope calculation model, coefficient of subgrade reaction calculation, finite elements calculation
1 INTRODUCTION
Le soutènement périphérique du bassin de retenue du Vieux
Blanc-Mesnil est constitué d’une paroi moulée d’épaisseur
0.80m ancrée par un niveau de tirants précontraints à caractère
permanent.
Deux sections distinctes ont fait l’objet d’une
instrumentation et d’un suivi complets dans le cadre de l’action
de recherche FONDAMS pilotée par l’IFSTTAR afin de
permettre une analyse du comportement réel de l’ouvrage puis
ensuite le comparer non seulement aux calculs aux coefficients
de réaction utilisés pour le dimensionnement, mais encore aux
calculs aux éléments finis réalisés
a posteriori
.

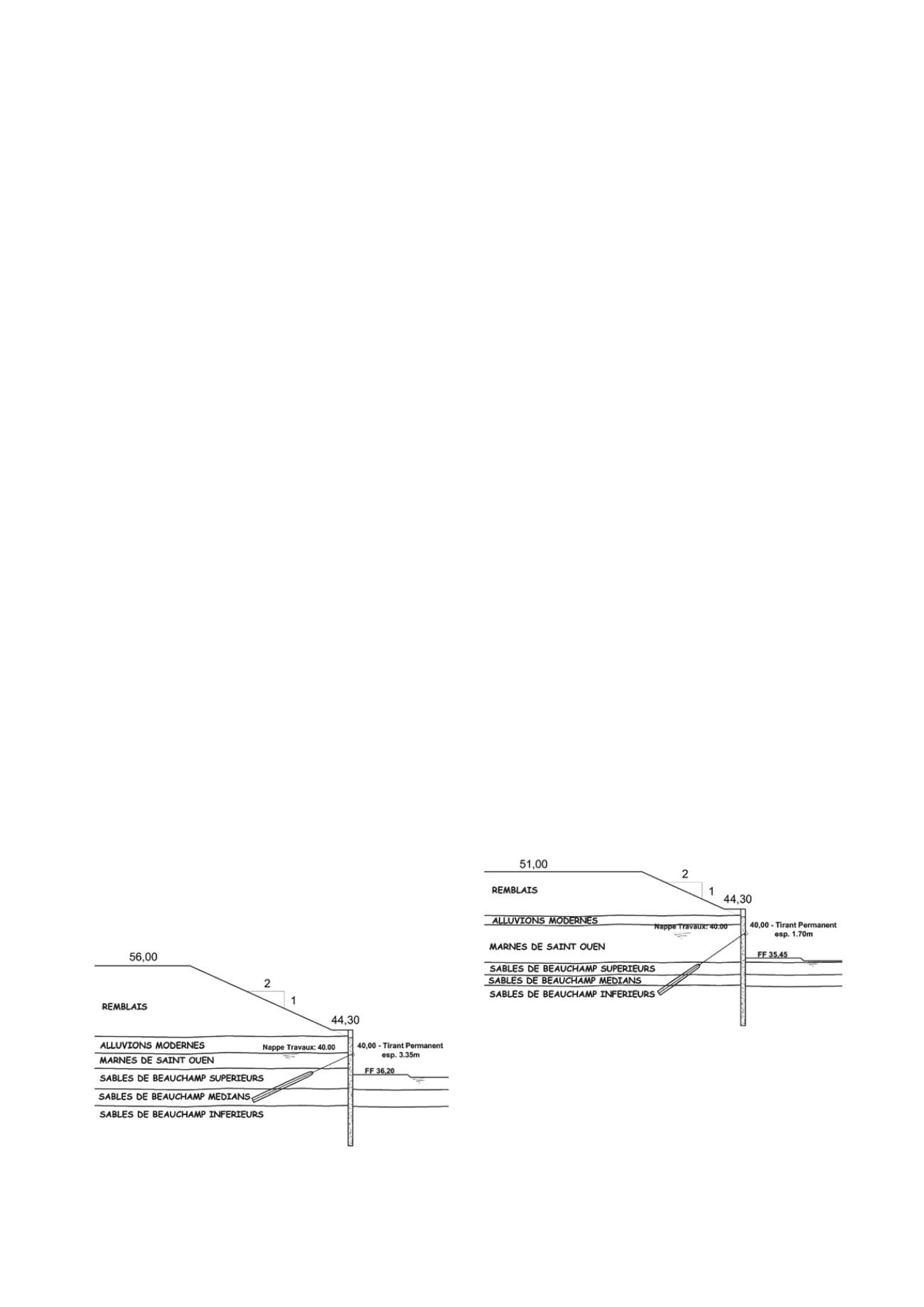

Figure 1. Profil de mesure « Coupe 1 B ».
Un intérêt particulier du projet est la présence d’un talus
surmontant la paroi moulée sur une forte hauteur, variable de 7
à 12 m au droit des deux profils de mesure. La comparaison
entre le comportement réel de l’ouvrage et les calculs permettra
ainsi de confronter les différentes modélisations d’un talus
utilisées dans la pratique courante à la réalité des mesures.
On a utilisé le logiciel PARIS (logiciel de calcul interne
Solétanche-Bachy) pour les calculs aux coefficients de réaction
et le logiciel PLAXIS 2D pour les calculs aux éléments finis.
Figure 2. Profil de mesure « Coupe 2 B ».
2 PRÉSENTATION DES MESURES
L'instrumentation de la paroi a consisté en la mise en place de
deux inclinomètres scellés dans des tubes de réservation liés aux
cages d'armatures de deux panneaux distincts. Plusieurs relevés
inclinométriques ont donc été possibles au cours de la
réalisation du bassin (un point zéro avant le début des
excavations, une mesure lors de la phase en console avant la
