permettre la mise en place et le retrait éventuel des colis de
stockage pendant la période séculaire de réversibilité.
L’alvéole comporte une partie «utile» destinée au stockage des
colis de déchets, et une tête d’alvéole destinée à la fermeture de
l’alvéole.

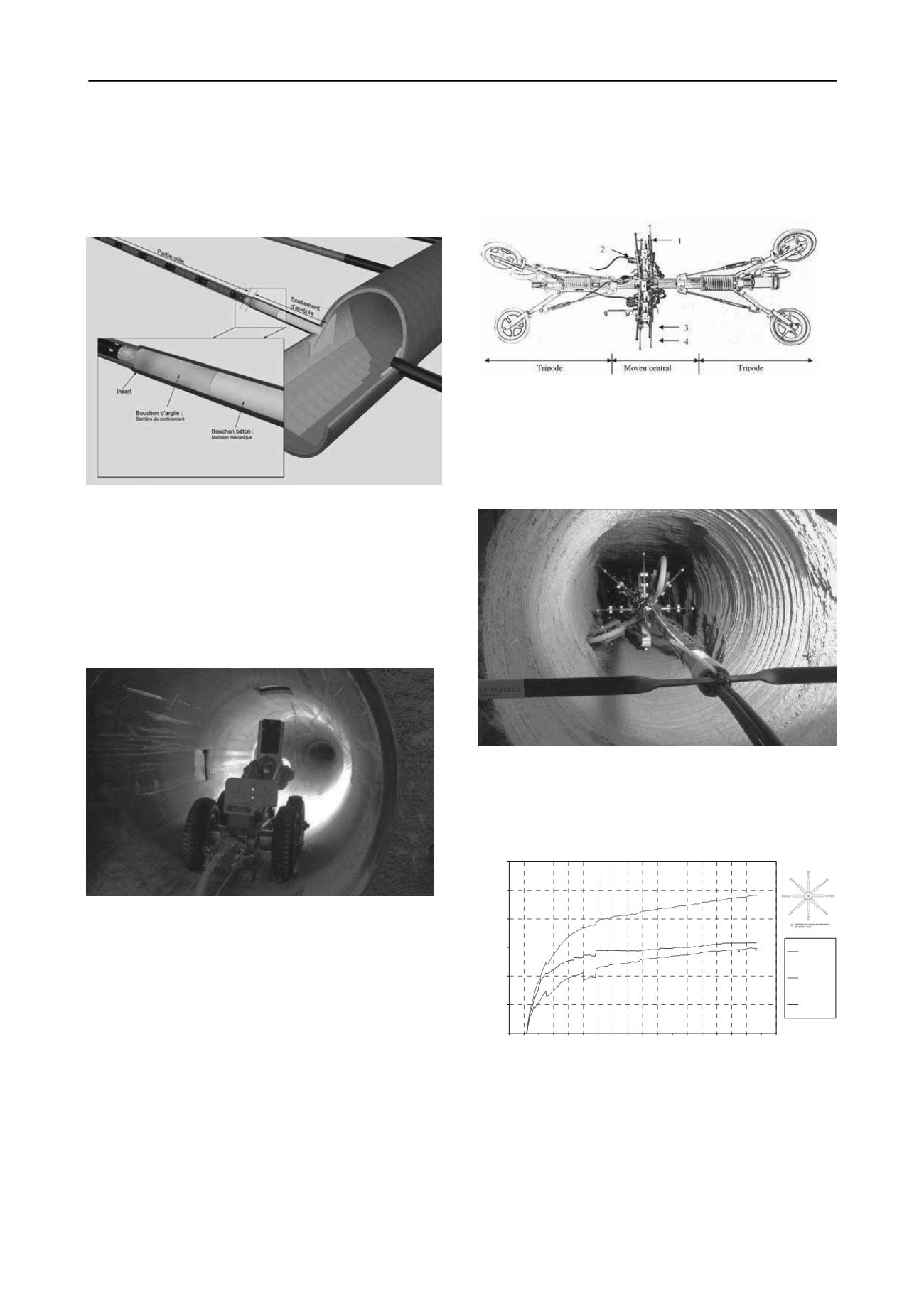

La figure 2 ci-après représente ces alvéoles.
Figure 2. Schéma de principe des alvéoles HA.
2 AUSCULTATION VIDÉO
Un dispositif d’auscultation vidéo a été spécifiquement modifié
et développé par Egis pour l’observation détaillée de ces
alvéoles. Ce matériel permet de réaliser un relevé vidéo et photo
précis ainsi que des mesures de trajectomètrie et mesures de
sections géoréférencées car couplé à un théodolite motorisé. La
figure 3 ci-après représente ce robot.
Figure 3. Robot d’auscultation vidéo en tête d’alvéole chemisée.
Les mesures d’auscultation vidéo permettent d’obtenir des
informations sur la trajectomètrie de l’alvéole creusée avec une
précision de ± 1 à 2mm. Les mesures de sections réalisées avec
le télémètre laser associé à la caméra articulée sont réalisées
avec une précision millimétrique sur le diamètre. D’autre part,
le zoom optique de la caméra permet de détecter des fissures
dont la dimension pourrait être de l’ordre du dixième de
millimètre.
3 DISPOSITIF DE CONVERGENCE
Afin d’effectuer, en continu, les mesures de convergence des
alvéoles HA, EGIS Géotechnique a conçu, réalisé et mis en
place des dispositifs mécaniques (Cf. Figure 4 ci-après) dont les
principaux éléments sont :
6 roues disposées à 120° (tripodes) afin d’assurer le
centrage du dispositif de mesures.
8 couples vérin(2)/capteur(1) de déplacement : le vérin
permettant de rétracter les tiges des capteurs de
déplacement, puis ces derniers permettant des mesures au
10ème de mm.
Contrôle de l’orientation par un capteur inclinométrique(3)
embarqué
Mesure de température et humidité(4)
Figure 4. Vue d’ensemble d’une Section de Mesure de Convergence.
Ces dispositifs présentent l’avantage de pouvoir être couplés
(par exemple, 4 sections de mesure ont été mises en place dans
une alvéole de 20m), adaptés aux sections des alvéoles (prises
en compte des hors-profils, breakouts,…) et ils demeurent
amovibles.
Figure 5. Dispositif de Mesure de convergence en tête d’alvéole nue.
La figure suivante représente l’évolution des convergences les
plus significatives sur trois rayons sur une période de 5 mois
après le creusement. On observe des valeurs entre 6 et 10mm
(pour un diamètre d’alvéole de l’ordre de 70 cm) non stabilisées
et illustrant le caractère anisotrope des convergences.
0
2
4
6
8
10
12
27/04/2009
27/05/2009
26/06/2009
26/07/2009
25/08/2009
24/09/2009
24/10/2009
23/11/2009
23/12/2009
22/01/2010
21/02/2010
23/03/2010
22/04/2010
22/05/2010
21/06/2010
21/07/2010
20/08/2010
19/09/2010
19/10/2010
Date
Convergence (enmm)
Rayon_2-45°
Rayon_3-90°
Rayon_7-270°
Figure 6. Evolution des convergences d’une alvéole nue, post
creusement.
4 ALVÉOLES CHEMISÉES
Des alvéoles chemisées de 20 à 40 m (soutènement acier de
20mm d’épaisseur) ont également été réalisées par l’Andra.
Afin d’étudier le comportement mécanique et thermique de ces
ouvrages, des instrumentations ont été spécifiquement
développées. Les capteurs suivants ont été mis en œuvre :
